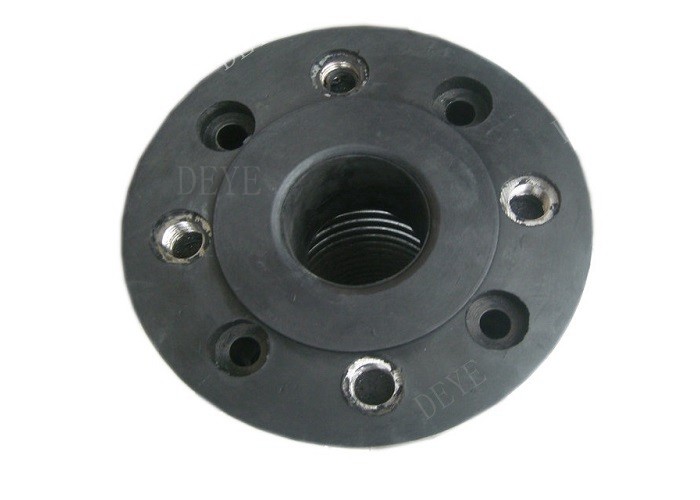

Sambung kompak karet dengan batang dasi untuk penyerap kejut PN16 PN10

Perpaduan karet kompak dengan batang tali untuk penyerap kejut PN16 PN10

Gabungan ini berbentuk silinder dan terbuat dari elastomer EPDM.

Kompresor, katup, mesin konstruksi, dll.,untuk mengurangi kebisingan operasi dan menyerap getaran kecil.

Tubuh tidak memiliki bagian logam untuk bersentuhan dengan cairan yang diangkut atau counter flanges.

Pengisi baja karbon telah dipasang di bagian dalam.

Model dari DN 80 dilengkapi dengan spacer batang ikatan internal dari baja karbon untuk melawan dorongan dari tekanan internal.

Gabungan penyerap getaran tidak boleh digunakan untuk menyerap gerakan aksial atau lateral, getaran amplitudo besar, torsi atau

Setiap sendi harus selalu dipasang di antara dua titik tetap yang dirancang dengan benar.

Pada panjang H yang disediakan tanpa ketegangan awal.

Bahan dari suku cadang utama

Ruang Lingkup Penyediaan

Tekanan Desain

Teknologi/ Lembar Data Teknis

Dimensi sendi kompak

Fitur

Absorb Gerakan aksial (ekstensi dan kompresi)
Gerakan aksial adalah perubahan dalam panjang dimensi dari balon dari panjang bebas dalam
arah sejajar dengan sumbu longitudinalnya.

Mengasap Gerakan lateral
Gerakan lateral adalah perpindahan relatif dari satu ujung balon ke ujung lainnya ke arah tegak lurus pada sumbu longitudinalnya.

Mengasap Gerakan Sudut dan Torsi
Gerakan sudut adalah pergeseran rotasi sumbu longitudinal dari balon ke arah titik rotasi.
ujung beludru sehubungan dengan ujung lainnya, sekitar garis tengah beludru.

Kurangi Getaran
Gabungan ekspansi karet mengisolasi atau mengurangi getaran yang disebabkan oleh peralatan.
dari getaran berkurang dan mereka melindungi peralatan dari efek buruk ini

Transmisi Suara yang Dipendek
Sendi ekspansi karet cenderung meredam transmisi suara karena antarmuka karet baja dari sendi dan flange kawin.

Manual dan catatan pemasangan sendi karet

1, Pemasangan sendi ekspansi harus sesuai dengan ekspansi gambar konstruksi pipa dan instruksi instalasi yang diminta

2, Menginstal sambungan perluasan pipa harus sekitar untuk meningkatkan tetap oleh orientasi

dan sendi ekspansi dapat dibuat untuk memainkan peran, sehingga orientasi dan pemasangan pengaturan harus sesuai dengan departemen desain informasi teknis.prinsip menetapkan dukungan tetap, silakan lihat "Bellows Expansion joints Installation Guide".

3, Dengan sendi ekspansi bellow dibentuk dengan lempeng baja tahan karat tipis, sehingga hilang dalam bergerak, mengangkat dan pengelasan harus berhati-hati untuk tidak memukul periode, goresan, busur,Semprotan las dan alasan lain untuk kerusakan balon

4, Harus dihapus sebelum pemasangan dan pipa belerang tubuh asing untuk memastikan gerakan normal belerang

5, Pada aliran media permintaan untuk sambungan perluasan harus diminta untuk memasang aliran anak panah

6Untuk membuat beludru dalam kondisi kerja yang baik,tidak dapat memasang sendi ekspansi dalam deformasi, termasuk aksial, lateral, kesalahan pemasangan pipa transfer putaran

7, sendi ekspansi dipasang, berjalan di sistem sebelum bergerak untuk menghapus semua dicat kuning kehilangan sekrup tetap

8, Fiber kain ekspansi sendi tidak tunduk pada perpindahan tarik karena instalasi untuk pelaksanaan yang tepat dari pra-kompresi, pipa tidak dapat defleksi,pergeseran dan ekstensi aksial, harus dicatat bahwa ring perlindungan elastis terhadap goresan, dipasang sesegera mungkin untuk membongkar papan pendukung, sehingga dalam kondisi kerja normal

Aplikasi:

Minyak & gas, Desalinasi, sistem pendinginan, Pompa, pabrik kimia, Pemanasan, ventilasi
dan pendingin udara, Pembangunan Kapal, Aplikasi lepas pantai, Pembangkit pemurnian air
Air limbah, Sistem pipa sanitasi, Pabrik pulp dan kertas, Sistem pipa untuk air dingin atau air panas, Sistem pendingin, pembangkit listrik, Pabrik fosfat, air minum, Proses pangan
