EPDM Rubber Expansion Joints Dengan Flange Baja Rustless

Tempat asal	Cina
Nama merek	DEYE
Sertifikasi	ISO9001:2015 PED
Nomor model	DY-RJ-U13
Document	Product Brochure PDF
Kuantitas min Order	10PCS
Harga	USD2-USD25 each
Kemasan rincian	kotak karton + kotak kayu lapis atau karton + Palet
Waktu pengiriman	20 hari untuk pesanan biasa, 7 hari untuk barang yang ditebar
Syarat-syarat pembayaran	T/T, L/C, D/P
Menyediakan kemampuan	1000PCS SATU BULAN

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

Detail produk

Jenis	Tipe Bola Tunggal, Tipe Bola Kembar, Tipe Bola Ganda, Tipe Bola Ganda, Tipe Perlengkapan Union	Bahan Karet	EPDM, NBR, BUNA, Neoprena, VITON, PTFE, Hypalon
Tipe Flange	HDG, Listrik, Galvanized, Zinc Coated, Baja tahan karat	Peringkat	PN10 PN16 PN25 CL150LBS 150#
Ukuran	2 " (DN50MM) - 144" ((DN3600MM)
Menyoroti	Penyambung ekspansi karet epdm nilon , PTFE epdm rubber expansion joints , sendi karet ekspansi epdm

Tinggalkan pesan

Deskripsi Produk

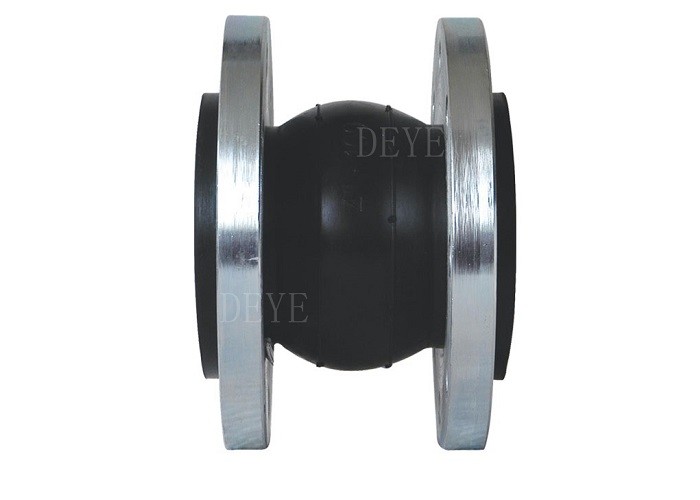

Penyambung karet EPDM untuk minum Air dengan flanges stainless steel

Gabungan ekspansi karet adalah konektor fleksibel untuk konstruksi sistem pipa.
kebisingan dan mengkompensasi gerakan statis atau dinamis yang disebabkan oleh perubahan termal, tekanan beban, lonjakan pompa atau perendapan konstruksi.
Mereka juga mengkompensasi ketidakakuratan perakitan (kesesuaian yang salah selama pemasangan) dan dapat digunakan sebagai bagian sisipan pipa untuk memfasilitasi inspeksi

Penyambung ekspansi karet mengisolasi atau mengurangi getaran yang disebabkan oleh peralatan.
Mereka melindungi peralatan dari efek buruk ini.

Gula ekspansi bersama dengan kualitas tinggi EPDM cocok untuk air minum, memiliki persetujuan WRAS.air dengan aditif kimia, asam dan alkali terkonsentrasi rendah, larutan garam, alkohol teknis, ester dan keton.

Bahan dari suku cadang utama

Tutup	EPDM, NBR, Hypalon, NR, PTFE
Penguatan Kain	Nylon
Tabung	EPDM, NBR, Hypalon, NR, PTFE
Cincin penahan	Baja
Flange	Baja karbon, baja tahan karat, dupleks SS

Ruang Lingkup Penyediaan

Jangkauan Ukuran	DN50-DN800
Jangkauan Tekanan	PN10 PN16 PN25 untuk karet
Jangkauan Tekanan	PN10, PN16, PN25, PN40, PN64, PN100 untuk jenis metal bellow

Tekanan Desain

Pekerjaan Pressnre ((Bar)	10	16	25
Tekanan ledakan ((Bar)	30	48	55
Vakum ((mmHg)	400	650	750

Teknologi/ Lembar Data Teknis

Spherical Single Sphere Rubber Expansion Joint

EPDM Rubber Expansion Joints Dengan Flange Baja Rustless 0

Dimensi untuk sendi karet PN16

Nominal diameter DN		Panjang L ((mm)		No. baut ⁿ	Flang Holes Dia.	Dia. dari lingkaran baut	Pergeseran poros (mm)		Pergeseran sisi	Sudut penyimpangan
(mm)	(dalam)	Panjang L ((mm)		No. baut ⁿ	Flang Holes Dia.	Dia. dari lingkaran baut	Peregangan	Kompensasiresisi	Pergeseran sisi	Sudut penyimpangan
32	11/4	95		4	17.5	100	6	9	9	15°
40	Pembagian, 11/2	95		4	17.5	110	6	10	9	15°
50	2	105		4	17.5	125	7	10	10	15°
65	21/2	115		4	17.5	145	7	13	11	15°
80	3	135	130	8	17.5	160	8	15	12	15°
100	4	150	135	8	17.5	180	10	19	13	15°
125	5	165	160	8	17.5	210	12	19	14	15°
150	6	180	185	8	22	240	12	20	22	15°
200	8	190	200	8	22	295	16	25	22	15°
250	10	230	240	12	22	350	16	25	22	15°
300	12	245	260	12	22	400	16	25	22	15°
350	14	265		16	26	460	16	25	22	15°
400	16	265		16	26	515	16	25	22	15°
450	18	265		20	26	565	16	25	22	15°
500	20	265		20	30	620	16	25	22	15°
600	24	265		20	26	725	16	25	22	15°
700	28	260		24	30	810	16	25	22	10°
800	32	260		24	30	920	16	25	22	10^Anda
900	36	260		24	30	1020	16	25	22	10^w
1000	40	260		28	30	1120	16	25	22	10°

Dimensi sendi karet 150LBS

Nominal diameter DN

Panjang L ((mm)

NO. dari
Bolt

Dia. dari lubang Flange

Dia, dari Bolt Circle.

Pergeseran sumbu

Pergeseran sisi

Sudut penyimpangan

(mm)

peregangan

Kompresi

152

130

79.4

+9.5

± 13

± 15°

1 1/4

152

130

+9.5

± 13

± 15°

1-1/2

152

130

98.5

+9.5

-13

± 13

± 15"

152

130

121

+9.5

± 13

± 15"

2-1/2

152

130

139.5

+9.5

-13

± 13

± 15

152

130

153

+9.5

-13

± 13

± 15°

100

152

130

190

+9.5

± 13

± 15°

125

152

130

20
22

22.5

216

+9.5

- 16 tahun.

± 13

± 15°

150

152

130

22.5

242

+9.5

- 16 tahun.

± 13

± 15°

200

152

130

22.5

298

+9.5

- 16 tahun.

± 13

± 15°

250

203

130

25.5

362

+13

± 19

± 15°

300

203

130

25.5

432

+13

± 19

± 15°

350

203

200

28.5

476

+13

-19

± 19

± 15°

400

203

200

28.5

540

+13

-19

± 19

± 15°

450

203

200

578

+13

-19

± 19

± 15°

500

203

200

634

+13

-19

± 19

± 15°

600

254

260

749.5

+13

-19

± 19

± 15°

800

254

260

920

+13

-19

± 19

± 15°

Fitur

Absorb Gerakan aksial (ekstensi dan kompresi).
Gerakan aksial adalah perubahan dalam panjang dimensi dari balon dari panjang bebas dalam
arah sejajar dengan sumbu longitudinalnya.

Mengasap gerakan lateral.
Gerakan lateral adalah perpindahan relatif dari satu ujung balon ke ujung lainnya ke arah tegak lurus pada sumbu longitudinalnya.

Mengasap Gerakan Sudut dan Torsi.
Gerakan sudut adalah pergeseran rotasi sumbu longitudinal dari balon ke arah titik rotasi.
ujung beludru sehubungan dengan ujung lainnya, sekitar garis tengah beludru.

Kurangi getaran.
Gabungan ekspansi karet mengisolasi atau mengurangi getaran yang disebabkan oleh peralatan.
dari getaran berkurang dan mereka melindungi peralatan dari efek buruk ini

Transmisi Suara yang Lemah.
Sendi ekspansi karet cenderung meredam transmisi suara karena antarmuka karet baja dari sendi dan flange kawin.

Manual dan catatan pemasangan sendi karet

1, Pemasangan sendi ekspansi harus sesuai dengan ekspansi gambar konstruksi pipa dan instruksi instalasi yang diminta

2, Menginstal sambungan perluasan pipa harus sekitar untuk meningkatkan tetap oleh orientasi

dan sendi ekspansi dapat dibuat untuk memainkan peran, sehingga orientasi dan pemasangan pengaturan harus sesuai dengan departemen desain informasi teknis.prinsip menetapkan dukungan tetap, silakan lihat "Bellows Expansion joints Installation Guide".

3, Dengan sendi ekspansi bellow dibentuk dengan lempeng baja tahan karat tipis, sehingga hilang dalam bergerak, mengangkat dan pengelasan harus berhati-hati untuk tidak memukul periode, goresan, busur,Semprotan las dan alasan lain untuk kerusakan balon

4, Harus dihapus sebelum pemasangan dan pipa belerang tubuh asing untuk memastikan gerakan normal belerang

5, Pada aliran media permintaan untuk sambungan perluasan harus diminta untuk memasang aliran anak panah

6Untuk membuat beludru dalam kondisi kerja yang baik,tidak dapat memasang sendi ekspansi dalam deformasi, termasuk aksial, lateral, kesalahan pemasangan pipa transfer putaran

7, sendi ekspansi dipasang, berjalan di sistem sebelum bergerak untuk menghapus semua dicat kuning kehilangan sekrup tetap

8, Fiber kain ekspansi sendi tidak tunduk pada perpindahan tarik karena instalasi untuk pelaksanaan yang tepat dari pra-kompresi, pipa tidak dapat defleksi,pergeseran dan ekstensi aksial, harus dicatat bahwa ring perlindungan elastis terhadap goresan, dipasang sesegera mungkin untuk membongkar papan pendukung, sehingga dalam kondisi kerja normal

Aplikasi:

Minyak & gas, Desalinasi, sistem pendinginan, Pompa, pabrik kimia, Pemanasan, ventilasi
dan pendingin udara, Pembangunan Kapal, Aplikasi lepas pantai, Pembangkit pemurnian air
Air limbah, Sistem pipa sanitasi, Pabrik pulp dan kertas, Sistem pipa untuk air dingin atau air panas, Sistem pendingin, pembangkit listrik, Pabrik fosfat, air minum, Proses pangan
