Persatuan gabungan ekspansi karet bola ganda dengan perlengkapan filet
| Tempat asal | Cina |
|---|---|
| Nama merek | DEYE |
| Sertifikasi | ISO9001:2015 PED |
| Nomor model | DY-RJ-U15 |
| Document | Product Brochure PDF |
| Kuantitas min Order | 10PCS |
| Harga | USD2-USD25 each |
| Kemasan rincian | kotak karton + kotak kayu lapis atau karton + Palet |
| Waktu pengiriman | 20 hari untuk pesanan biasa, 7 hari untuk barang yang ditebar |
| Syarat-syarat pembayaran | T/T, L/C, D/P |
| Menyediakan kemampuan | 1000PCS SATU BULAN |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Jenis | Tipe Bola Tunggal, Tipe Bola Kembar, Tipe Bola Ganda, Tipe Bola Ganda, Tipe Perlengkapan Union | Bahan Karet | EPDM, NBR, BUNA, Neoprena, VITON, PTFE, Hypalon |
|---|---|---|---|
| Tipe Flange | HDG, Listrik, Galvanized, Zinc Coated, Baja tahan karat | Peringkat | PN10 PN16 PN25 CL150LBS 150# |
| Ukuran | 2 " (DN50MM) - 144" ((DN3600MM) | ||
| Menyoroti | Persatuan sendi ekspansi karet bola ganda,EPDM gabungan ekspansi karet bola ganda,Gabungan ekspansi karet NBR |
||
Deskripsi Produk

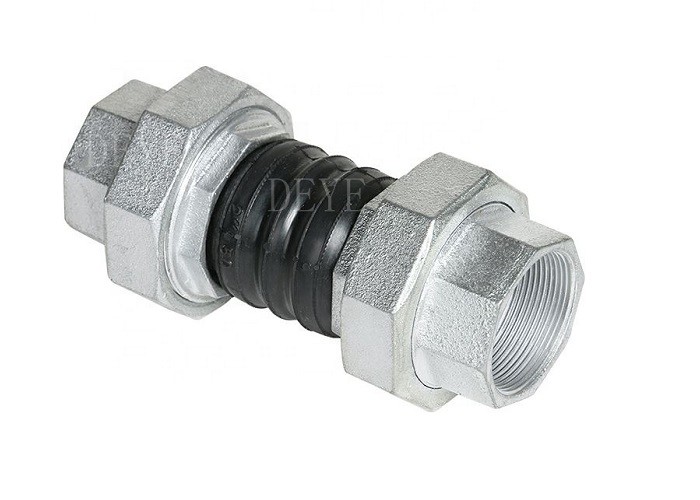

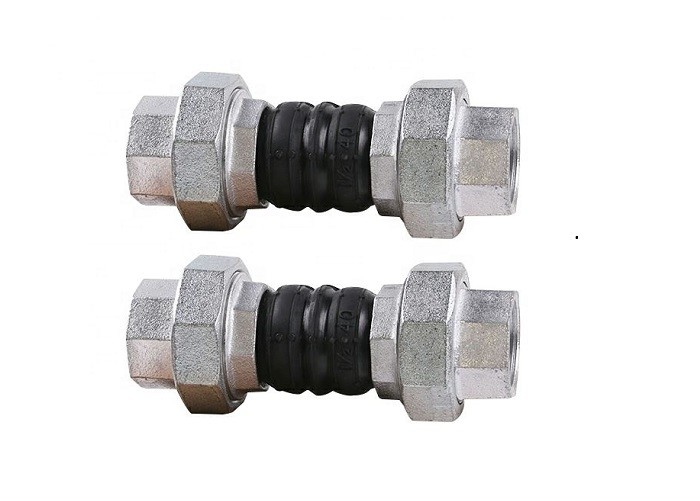

Persatuan gabungan ekspansi karet bola ganda dengan perlengkapan filet
Gabungan ekspansi karet, juga dikenal sebagai konektor fleksibel atau kompensator, adalah komponen penting yang digunakan dalam sistem pipa untuk menyerap gerakan, getaran, dan ekspansi termal.Sendi ini terbuat dari bahan karet atau elastomer yang memberikan fleksibilitas dan menyerap gerakan, mencegah kerusakan pada pipa dan peralatan sambil memastikan operasi yang lebih lancar dan lebih tenang.yang dapat menyebabkan kebocoran, retakan, atau keausan dini.
Dengan menyerap gerakan ini, mereka berkontribusi untuk memperpanjang umur layanan dari seluruh sistem dan mempertahankan efisiensi.
Fittings Uni dengan NPT, BSPP, BSPT berujung untuk menghubungkan pipa atau puting untuk memperpanjang pipa.
Bahan dari suku cadang utama
| Tutup | EPDM, NBR, Hypalon, NR, PTFE |
| Penguatan Kain | Nylon |
| Tabung | EPDM, NBR, Hypalon, NR, PTFE |
| Cincin penahan | Baja |
| Flange | Baja karbon, baja tahan karat, dupleks SS |
Ruang Lingkup Penyediaan
| Jangkauan Ukuran | DN50-DN800 |
|
|
PN10 PN16 PN25 untuk karet |
| PN10, PN16, PN25, PN40, PN64, PN100 untuk jenis metal bellow |
Tekanan Desain
| Pekerjaan Pressnre ((Bar) | 10 | 16 | 25 |
| Tekanan ledakan ((Bar) | 30 | 48 | 55 |
| Vakum ((mmHg) | 400 | 650 | 750 |
Teknologi/ Lembar Data Teknis
Penggabungan karet dengan Sekrup Union
Dimensi sendi karet dengan filter Fittings
| Nominal Diameter | Panjang netral |
Pergerakan
|
||||
| DN | NPS | L | Ext. | Comp. | Di samping. | Angular.O |
| 15 | 1/2 | 200 | 5-6 | 22 | 22 | 45 " |
| 20 | 3/4 | 200 | 5-6 | 22 | 22 | 45° |
| 25 | 1 | 200 | 5-6 | 22 | 22 | 45° |
| 32 | 11/4 | 200 | 5-6 | 22 | 22 | 45 " |
| 40 | Pembagian, 11/2 | 200 | 5-6 | 22 | 22 | 45° |
| 50 | 2 | 200 | 5-6 | 22 | 22 | 45 " |
| 65 | 21/2 | 265 | 8-10 | 24 | 24 | 45° |
| 80 | 3 | 285 | 8-10 | 24 | 24 | 45 " |
Fitur
Absorb Gerakan aksial (ekstensi dan kompresi).
Gerakan aksial adalah perubahan dalam panjang dimensi dari balon dari panjang bebas dalam
arah sejajar dengan sumbu longitudinalnya.
Mengasap gerakan lateral.
Gerakan lateral adalah perpindahan relatif dari satu ujung balon ke ujung lainnya ke arah tegak lurus pada sumbu longitudinalnya.
Mengasap Gerakan Sudut dan Torsi.
Gerakan sudut adalah pergeseran rotasi sumbu longitudinal dari balon ke arah titik rotasi.
ujung beludru sehubungan dengan ujung lainnya, sekitar garis tengah beludru.
Kurangi getaran.
Gabungan ekspansi karet mengisolasi atau mengurangi getaran yang disebabkan oleh peralatan.
dari getaran berkurang dan mereka melindungi peralatan dari efek buruk ini
Transmisi Suara yang Lemah.
Sendi ekspansi karet cenderung meredam transmisi suara karena antarmuka karet baja dari sendi dan flange kawin.
Manual dan catatan pemasangan sendi karet
1, Pemasangan sendi ekspansi harus sesuai dengan ekspansi gambar konstruksi pipa dan instruksi instalasi yang diminta
2, Menginstal sambungan perluasan pipa harus sekitar untuk meningkatkan tetap oleh orientasi
dan sendi ekspansi dapat dibuat untuk memainkan peran, sehingga orientasi dan pemasangan pengaturan harus sesuai dengan departemen desain informasi teknis.prinsip menetapkan dukungan tetap, silakan lihat "Bellows Expansion joints Installation Guide".
3, Dengan sendi ekspansi bellow dibentuk dengan lempeng baja tahan karat tipis, sehingga hilang dalam bergerak, mengangkat dan pengelasan harus berhati-hati untuk tidak memukul periode, goresan, busur,Semprotan las dan alasan lain untuk kerusakan balon
4, Harus dihapus sebelum pemasangan dan pipa belerang tubuh asing untuk memastikan gerakan normal belerang
5, Pada aliran media permintaan untuk sambungan perluasan harus diminta untuk memasang aliran anak panah
6Untuk membuat beludru dalam kondisi kerja yang baik,tidak dapat memasang sendi ekspansi dalam deformasi, termasuk aksial, lateral, kesalahan pemasangan pipa transfer putaran
7, sendi ekspansi dipasang, berjalan di sistem sebelum bergerak untuk menghapus semua dicat kuning kehilangan sekrup tetap
8, Fiber kain ekspansi sendi tidak tunduk pada perpindahan tarik karena instalasi untuk pelaksanaan yang tepat dari pra-kompresi, pipa tidak dapat defleksi,pergeseran dan ekstensi aksial, harus dicatat bahwa ring perlindungan elastis terhadap goresan, dipasang sesegera mungkin untuk membongkar papan pendukung, sehingga dalam kondisi kerja normal
Aplikasi:
Minyak & gas, Desalinasi, sistem pendinginan, Pompa, pabrik kimia, Pemanasan, ventilasi
dan pendingin udara, Pembangunan Kapal, Aplikasi lepas pantai, Pembangkit pemurnian air
Air limbah, Sistem pipa sanitasi, Pabrik pulp dan kertas, Sistem pipa untuk air dingin atau air panas, Sistem pendingin, pembangkit listrik, Pabrik fosfat, air minum, Proses pangan
