SS Metal Bellows Expansion Joints Dengan CL150 PN16 PN25

  • SS Metal Bellows Expansion Joints With CL150 PN16 PN25
Tempat asal Cina
Nama merek DEYE
Sertifikasi ISO9001:2015 PED
Nomor model DY-RJ-U12
Document Product Brochure PDF
Kuantitas min Order 10PCS
Harga USD2-USD25 each
Kemasan rincian kotak karton + kotak kayu lapis atau karton + Palet
Waktu pengiriman 20 hari untuk pesanan biasa, 7 hari untuk barang yang ditebar
Syarat-syarat pembayaran T/T, L/C, D/P
Menyediakan kemampuan 1000PCS SATU BULAN

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Jenis Tipe Bola Tunggal, Tipe Bola Kembar, Tipe Bola Ganda, Tipe Bola Ganda, Tipe Perlengkapan Union Bahan Karet EPDM, NBR, BUNA, Neoprena, VITON, PTFE, Hypalon
Tipe Flange HDG, Listrik, Galvanized, Zinc Coated, Baja tahan karat Peringkat PN10 PN16 PN25 CL150LBS 150#
Ukuran 2 " (DN50MM) - 144" ((DN3600MM)
Menyoroti

Fungsi pengendali

,

SS bellow expansion joints

,

PN25 ekspansi sendi bawah
Tinggalkan pesan
Deskripsi Produk

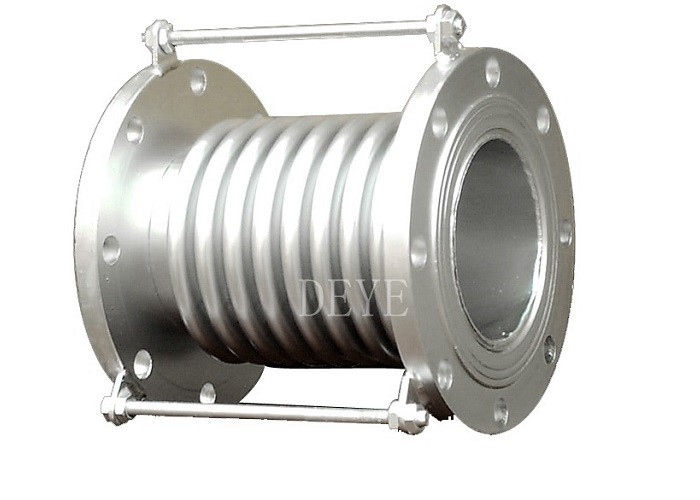

SS METAL BELLOWS Expansion JOINT dengan CL150 PN16 PN25

Sendi ekspansi logam adalah elemen kompensasi untuk ekspansi termal dan gerakan relatif dalam pipa, kontainer, dan mesin.
Tergantung pada aplikasi, mereka terdiri dari satu atau lebih pipa bergelombang logam, konektor di kedua ujungnya, dan batang tarik.
Mereka berbeda berdasarkan tiga jenis dasar gerakan: sendi ekspansi aksial, sudut, dan lateral.
seperti produksi energi, industri pembuatan kertas, industri kimia, perawatan air, minyak dan gas alam.
Terlepas dari gerakan termal atau getaran di pipa.

Jangkauan ukuran:

1-48

Kelas Bahan Proyek:

Baja karbon: ST37, Q235, A105

Baja tahan karat austenit: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L

Paduan nikel: Inconel 600, Inconel 601, Inconel 625, Incoloy 800, Incoloy 800H, Incoloy 825, Monel 400,

Gambar Teknis sendi ekspansi tepung/Seksi Ekspansi Logam

SS Metal Bellows Expansion Joints Dengan CL150 PN16 PN25 0

Tipe 01 Dimensi

Ukuran Ripple Tekanan kerja (bar) Efektif Max. Apa yang terjadi? Panjang yang disediakan ((mm)
10 16 25 10 16 25 area OD
DN qty Kompensasi Aksial ((mm) Kekuatan untuk Compress ((N/mm) (cm2) (mm) Flanged End Ujung yang dilas
32 8 20 18 15 26 63 98 16 225 160 250 264 280
40 8 20 18 15 44 89 106 23 244 164 259 269 289
50 8 20 18 15 70 70 138 37 259 172 276 282 306
65 8 26 22 19 44 55 68 55 270 215 294 300 322
80 8 34 28 25 33 41 54 81 284 240 338 344 366
100 6 40 35 29 75 93 117 121 304 235 317 323 345
125 5 38 34 29 59 74 92 180 334 282 314 316 342
150 5 40 34 29 62 78 97 257 364 282 339 338 367
200 4 42 38 34 68 78 111 479 442 280 348 348 372
250 4 59 52 47 42 45 55 769 507 315 379 415 379
300 4 59 52 47 59 65 71 1105 562 366 427 466 467

Tipe 02 Dimensi

NPS Ripple Tekanan kerja (bar) Efektif Max. Apa yang terjadi? Panjang yang disediakan ((mm)
10 16 25 10 16 25 area OD.
DN qty Kompensasi Aksial ((mm) Kekuatan untuk Compress ((N/mm) (cm2) (mm) Flanged End Ujung yang dilas
32 16 41 36 31 14 32 47 16 225 224 291 316 321
40 16 41 36 31 22 45 55 23 244 230 304 319 334
50 16 41 36 31 35 35 70 37 259 240 342 347 372
65 12 38 34 29 32 40 50 55 270 260 334 340 362
80 10 49 43 38 21 26 33 81 284 270 368 374 390
100 10 64 57 49 40 50 63 121 304 305 381 387 409
125 9 66 58 50 36 45 56 180 334 382 386 388 414
150 8 64 54 46 51 59 65 257 364 356 399 402 427
200 6 59 53 48 52 58 78 479 442 340 402 402 426
250 6 87 79 71 35 39 47 769 507 393 459 493 399
300 6 87 79 71 37 41 45 1105 562 464 525 564 565

Pada aplikasi apa saja sendi ekspansi logam biasa digunakan?

Belang logam dan sendi ekspansi umumnya digunakan dalam berbagai aplikasi untuk mengkompensasi ekspansi termal, getaran, misalignment, dan jenis lain dari gerakan dalam pipa dan peralatan.Berikut adalah beberapa aplikasi umum untuk bellow logam dan sendi ekspansi:

•Sistem HVAC: Belang logam dan sendi ekspansi digunakan untuk pemanasan, ventilasi,dan sistem pendingin udara (HVAC) untuk menyerap ekspansi termal dan kontraksi yang disebabkan oleh perubahan suhu dan tekanan.

•Industri kedirgantaraan

•Industri petrokimia

•Pengeluaran listrik

•Perlengkapan medis

•Industri otomotif

•Industri semikonduktor: Belang logam dan sendi ekspansi digunakan dalam industri semikonduktor untuk mengkompensasi gerakan dan getaran di ruang vakum dan peralatan lainnya.

Bagaimana memilih sendi ekspansi logam yang tepat untuk aplikasi khusus saya?

Memilih bahan yang tepat untuk balok logam dan sendi ekspansi penting untuk memastikan mereka tahan lama dan dapat diandalkan dalam aplikasi industri tertentu.Berikut adalah beberapa faktor yang perlu dipertimbangkan saat memilih bahan:

  1. Suhu: Bahan harus mampu menahan rentang suhu aplikasi.Jadi penting untuk memilih bahan yang dapat menangani rentang suhu yang diharapkan.

  1. Ketahanan korosi: Dalam industri di mana zat korosif hadir, penting untuk memilih bahan yang tahan korosi.Bahan-bahan seperti stainless steel dan Inconel sering digunakan karena sifat tahan korosi mereka.

  1. Tekanan: Bahan harus mampu menahan tekanan aplikasi.jadi penting untuk memilih bahan yang dapat menangani rentang tekanan yang diharapkan.

  1. Fleksibilitas: Bahan harus cukup fleksibel untuk mengakomodasi gerakan dan getaran dalam aplikasi. Bahan seperti Inconel dan titanium sering digunakan karena fleksibilitasnya yang tinggi.

  1. Biaya: Biaya bahan harus dipertimbangkan dalam kaitannya dengan aplikasi industri tertentu.jadi penting untuk memilih bahan yang hemat biaya untuk aplikasi.

Penting untuk berkonsultasi dengan produsen atau pemasok balok logam dan sendi ekspansi untuk menentukan bahan terbaik untuk aplikasi industri tertentu.Mereka dapat memberikan panduan dan rekomendasi berdasarkan keahlian dan pengalaman mereka di lapangan.

Staf rekayasa dan penjualan teknis Bellows Systems dapat membantu Anda dalam membuat pilihan material yang tepat berdasarkan aplikasi Anda.

Fitur

Absorb Gerakan aksial (ekstensi dan kompresi).
Gerakan aksial adalah perubahan dalam panjang dimensi dari balon dari panjang bebas dalam
arah sejajar dengan sumbu longitudinalnya.

Mengasap gerakan lateral.
Gerakan lateral adalah perpindahan relatif dari satu ujung balon ke ujung lainnya ke arah tegak lurus pada sumbu longitudinalnya.

Mengasap Gerakan Sudut dan Torsi.
Gerakan sudut adalah pergeseran rotasi sumbu longitudinal dari balon ke arah titik rotasi.
ujung beludru sehubungan dengan ujung lainnya, sekitar garis tengah beludru.

Kurangi getaran.
Gabungan ekspansi karet mengisolasi atau mengurangi getaran yang disebabkan oleh peralatan.
dari getaran berkurang dan mereka melindungi peralatan dari efek buruk ini

Transmisi Suara yang Lemah.
Sendi ekspansi karet cenderung meredam transmisi suara karena antarmuka karet baja dari sendi dan flange kawin.

Manual dan catatan pemasangan sendi karet

1, Pemasangan sendi ekspansi harus sesuai dengan ekspansi gambar konstruksi pipa dan instruksi instalasi yang diminta
2, Menginstal sambungan perluasan pipa harus sekitar untuk meningkatkan tetap oleh orientasi
dan sendi ekspansi dapat dibuat untuk memainkan peran, sehingga orientasi dan pemasangan pengaturan harus sesuai dengan departemen desain informasi teknis.prinsip menetapkan dukungan tetap, silakan lihat "Bellows Expansion joints Installation Guide".
3, Dengan sendi ekspansi bellow dibentuk dengan lempeng baja tahan karat tipis, sehingga hilang dalam bergerak, mengangkat dan pengelasan harus berhati-hati untuk tidak memukul periode, goresan, busur,Semprotan las dan alasan lain untuk kerusakan balon
4, Harus dihapus sebelum pemasangan dan pipa belerang tubuh asing untuk memastikan gerakan normal belerang
5, Pada aliran media permintaan untuk sambungan perluasan harus diminta untuk memasang aliran anak panah
6Untuk membuat beludru dalam kondisi kerja yang baik,tidak dapat memasang sendi ekspansi dalam deformasi, termasuk aksial, lateral, kesalahan pemasangan pipa transfer putaran
7, sendi ekspansi dipasang, berjalan di sistem sebelum bergerak untuk menghapus semua dicat kuning kehilangan sekrup tetap
8, Fiber kain ekspansi sendi tidak tunduk pada perpindahan tarik karena instalasi untuk pelaksanaan yang tepat dari pra-kompresi, pipa tidak dapat defleksi,pergeseran dan ekstensi aksial, harus dicatat bahwa ring perlindungan elastis terhadap goresan, dipasang sesegera mungkin untuk membongkar papan pendukung, sehingga dalam kondisi kerja normal


Aplikasi:

Minyak & gas, Desalinasi, sistem pendinginan, Pompa, pabrik kimia, Pemanasan, ventilasi
dan pendingin udara, Pembangunan Kapal, Aplikasi lepas pantai, Pembangkit pemurnian air
Air limbah, Sistem pipa sanitasi, Pabrik pulp dan kertas, Sistem pipa untuk air dingin atau air panas, Sistem pendingin, pembangkit listrik, Pabrik fosfat, air minum, Proses pangan
