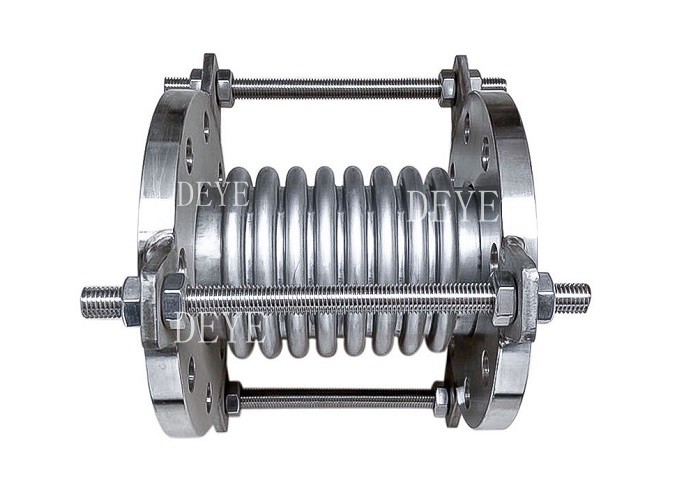

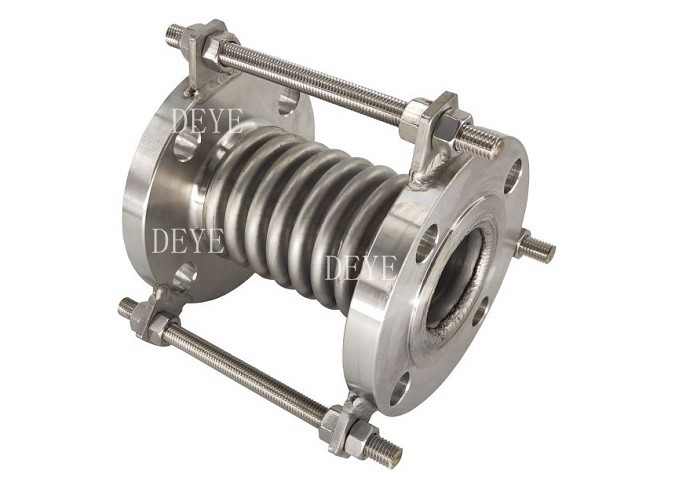

Metal Bellows Expansion Joint Dengan Tile Rods Carbon Steel Stainless Steel

Metal Bellows Expansion Joint Dengan Tile Rods Carbon Steel Stainless Steel

Metal Expansion Joint / Metal expansion joint (juga disebut kompensator) adalah elemen kompensasi untuk ekspansi termal dan gerakan relatif dalam pipa, kontainer dan mesin.Sebuah sendi ekspansi adalah unit lengkap dengan logam, karet atau kain bellow dan koneksi akhir dan aksesori, serta opsional, lapisan internal, penutup luar, dll... Istilah lain yang digunakan: kompensator, fleksibel.

Jangkauan ukuran:

1-48

Kelas Bahan Proyek:

Baja karbon: ST37, Q235, A105

Baja tahan karat austenit: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L

Paduan nikel: Inconel 600, Inconel 601, Inconel 625, Incoloy 800, Incoloy 800H, Incoloy 825, Monel 400,

Gambar Teknis sendi ekspansi tepung/Seksi Ekspansi Logam

Tipe 01 Dimensi

Tipe 02 Dimensi

Pada aplikasi apa saja sendi ekspansi logam biasa digunakan?

Belang logam dan sendi ekspansi umumnya digunakan dalam berbagai aplikasi untuk mengkompensasi ekspansi termal, getaran, misalignment, dan jenis lain dari gerakan dalam pipa dan peralatan.Berikut adalah beberapa aplikasi umum untuk bellow logam dan sendi ekspansi:

•Sistem HVAC: Belang logam dan sendi ekspansi digunakan untuk pemanasan, ventilasi,dan sistem pendingin udara (HVAC) untuk menyerap ekspansi termal dan kontraksi yang disebabkan oleh perubahan suhu dan tekanan.

•Industri kedirgantaraan

•Industri petrokimia

•Pengeluaran listrik

•Perlengkapan medis

•Industri otomotif

•Industri semikonduktor: Belang logam dan sendi ekspansi digunakan dalam industri semikonduktor untuk mengkompensasi gerakan dan getaran di ruang vakum dan peralatan lainnya.

Bagaimana memilih sendi ekspansi logam yang tepat untuk aplikasi khusus saya?

Memilih bahan yang tepat untuk balok logam dan sendi ekspansi penting untuk memastikan mereka tahan lama dan dapat diandalkan dalam aplikasi industri tertentu.Berikut adalah beberapa faktor yang perlu dipertimbangkan saat memilih bahan:

1. Suhu: Bahan harus mampu menahan rentang suhu aplikasi.Jadi penting untuk memilih bahan yang dapat menangani rentang suhu yang diharapkan.

2. Ketahanan korosi: Dalam industri di mana zat korosif hadir, penting untuk memilih bahan yang tahan korosi.Bahan-bahan seperti stainless steel dan Inconel sering digunakan karena sifat tahan korosi mereka.

3. Tekanan: Bahan harus mampu menahan tekanan aplikasi.jadi penting untuk memilih bahan yang dapat menangani rentang tekanan yang diharapkan.

4. Fleksibilitas: Bahan harus cukup fleksibel untuk mengakomodasi gerakan dan getaran dalam aplikasi. Bahan seperti Inconel dan titanium sering digunakan karena fleksibilitasnya yang tinggi.

5. Biaya: Biaya bahan harus dipertimbangkan dalam kaitannya dengan aplikasi industri tertentu.jadi penting untuk memilih bahan yang hemat biaya untuk aplikasi.

Penting untuk berkonsultasi dengan produsen atau pemasok balok logam dan sendi ekspansi untuk menentukan bahan terbaik untuk aplikasi industri tertentu.Mereka dapat memberikan panduan dan rekomendasi berdasarkan keahlian dan pengalaman mereka di lapangan.

Staf rekayasa dan penjualan teknis Bellows Systems dapat membantu Anda dalam membuat pilihan material yang tepat berdasarkan aplikasi Anda.

Fitur

Absorb Gerakan aksial (ekstensi dan kompresi)
Gerakan aksial adalah perubahan dalam panjang dimensi dari balon dari panjang bebas dalam
arah sejajar dengan sumbu longitudinalnya.

Mengasap Gerakan lateral
Gerakan lateral adalah perpindahan relatif dari satu ujung balon ke ujung lainnya ke arah tegak lurus pada sumbu longitudinalnya.

Mengasap Gerakan Sudut dan Torsi
Gerakan sudut adalah pergeseran rotasi sumbu longitudinal dari balon ke arah titik rotasi.
ujung beludru sehubungan dengan ujung lainnya, sekitar garis tengah beludru.

Kurangi Getaran
Gabungan ekspansi karet mengisolasi atau mengurangi getaran yang disebabkan oleh peralatan.
dari getaran berkurang dan mereka melindungi peralatan dari efek buruk ini

Transmisi Suara yang Dipendek
Sendi ekspansi karet cenderung meredam transmisi suara karena antarmuka karet baja dari sendi dan flange kawin.

Manual dan catatan pemasangan sendi karet

1, Pemasangan sendi ekspansi harus sesuai dengan ekspansi gambar konstruksi pipa dan instruksi instalasi yang diminta

2, Menginstal sambungan perluasan pipa harus sekitar untuk meningkatkan tetap oleh orientasi

dan sendi ekspansi dapat dibuat untuk memainkan peran, sehingga orientasi dan pemasangan pengaturan harus sesuai dengan departemen desain informasi teknis.prinsip menetapkan dukungan tetap, silakan lihat "Bellows Expansion joints Installation Guide".

3, Dengan sendi ekspansi bellow dibentuk dengan lempeng baja tahan karat tipis, sehingga hilang dalam bergerak, mengangkat dan pengelasan harus berhati-hati untuk tidak memukul periode, goresan, busur,Semprotan las dan alasan lain untuk kerusakan balon

4, Harus dihapus sebelum pemasangan dan pipa belerang tubuh asing untuk memastikan gerakan normal belerang

5, Pada aliran media permintaan untuk sambungan perluasan harus diminta untuk memasang aliran anak panah

6Untuk membuat beludru dalam kondisi kerja yang baik,tidak dapat memasang sendi ekspansi dalam deformasi, termasuk aksial, lateral, kesalahan pemasangan pipa transfer putaran

7, sendi ekspansi dipasang, berjalan di sistem sebelum bergerak untuk menghapus semua dicat kuning kehilangan sekrup tetap

8, Fiber kain ekspansi sendi tidak tunduk pada perpindahan tarik karena instalasi untuk pelaksanaan yang tepat dari pra-kompresi, pipa tidak dapat defleksi,pergeseran dan ekstensi aksial, harus dicatat bahwa ring perlindungan elastis terhadap goresan, dipasang sesegera mungkin untuk membongkar papan pendukung, sehingga dalam kondisi kerja normal

Aplikasi:

Minyak & gas, Desalinasi, sistem pendinginan, Pompa, pabrik kimia, Pemanasan, ventilasi
dan pendingin udara, Pembangunan Kapal, Aplikasi lepas pantai, Pembangkit pemurnian air
Air limbah, Sistem pipa sanitasi, Pabrik pulp dan kertas, Sistem pipa untuk air dingin atau air panas, Sistem pendingin, pembangkit listrik, Pabrik fosfat, air minum, Proses pangan
