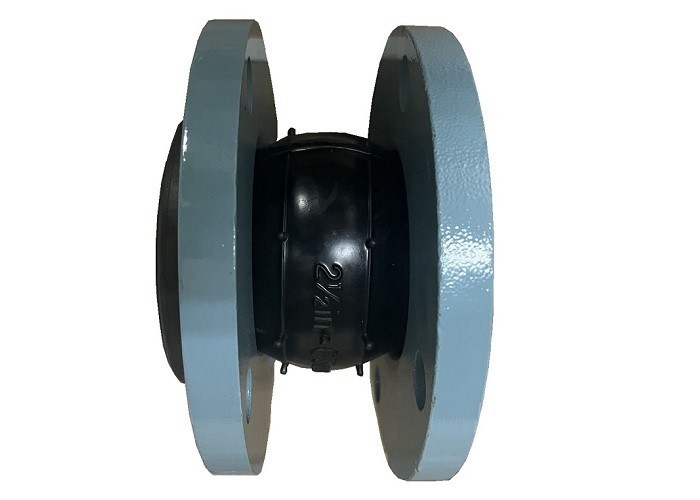

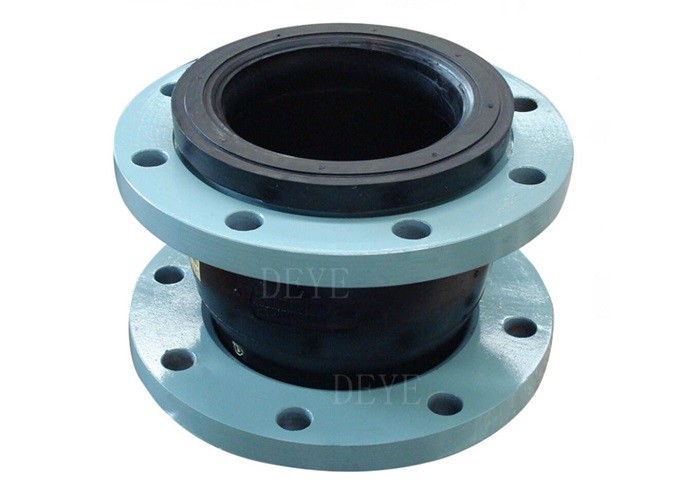

PN10 PN16 CL150 Flexible rubber Expansion Joints dengan Flange Epoxy Coated
| Tempat asal | Cina |
|---|---|
| Nama merek | DEYE |
| Sertifikasi | ISO9001:2015 PED |
| Nomor model | DY-RJ-U04 sendi ekspansi |
| Document | Product Brochure PDF |
| Kuantitas min Order | 10PCS |
| Harga | USD2-USD25 each |
| Kemasan rincian | kotak karton + kotak kayu lapis atau karton + Palet |
| Waktu pengiriman | 20 hari untuk pesanan biasa, 7 hari untuk barang yang ditebar |
| Syarat-syarat pembayaran | T/T, L/C, D/P |
| Menyediakan kemampuan | 1000PCS SATU BULAN |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Jenis | Tipe Bola Tunggal, Tipe Bola Kembar, Tipe Bola Ganda, Tipe Bola Ganda, Tipe Perlengkapan Union | Tipe Bola Tunggal, Tipe Bola Kembar, Tipe Bola Ganda, Tipe Bola Ganda, Tipe Perlengkapan Union | EPDM, NBR, BUNA, Neoprena, VITON, PTFE, Hypalon |
|---|---|---|---|
| Tipe Flange | HDG, Listrik, Galvanis, Lapisan Seng, Lapisan FEB, Baja tahan karat | Peringkat | PN10 PN16 PN25 CL150LBS 150# |
| Ukuran | 2 " (DN50MM) - 144" ((DN3600MM) | ||
| Menyoroti | Sendi ekspansi karet,CL150 Sendi ekspansi,Pasangan karet PN10 |
||
Deskripsi Produk
PN10 PN16 CL150 Single Sphere Flexible Rubber Expansion Joint dengan flange FEB
Single sphere flexible rubber joint adalah jenis single sphere/ball dengan ujung wajah RF sealing flexible rubber joint.Penyedot kejut,Flanges Soft Connection, Flexible Rubber Joint, Rubber Pipe Joint, Kompensator, dll
Kisaran ukuran produk adalah dari DN25mm - DN3600mm danRentang tekanan produk adalah: 0,6-2,5 MPa, sendi ekspansi karet dapat cocok untukasam, alkali, korosi, minyak, air panas dan dingin, udara terkompresi, gas alam terkompresi, dllSuhu kerja: 15-115 °C (biasa) / - 30-250 °C (khusus)
Bahan dari suku cadang utama
| Tutup | EPDM, NBR, Hypalon, NR, PTFE |
| Penguatan Kain | Nylon |
| Tabung | EPDM, NBR, Hypalon, NR, PTFE |
| Cincin penahan | Baja |
| Flange | Baja karbon, baja tahan karat, dupleks SS |
Ruang Lingkup Penyediaan
| Jangkauan Ukuran | DN50-DN800 |
|
|
PN10 PN16 PN25 untuk karet |
| PN10, PN16, PN25, PN40, PN64, PN100 untuk jenis metal bellow |
Tekanan Desain
| Pekerjaan Pressnre ((Bar) | 10 | 16 | 25 |
| Tekanan ledakan ((Bar) | 30 | 48 | 55 |
| Vakum ((mmHg) | 400 | 650 | 750 |
Teknologi/ Lembar Data Teknis
Spherical Single Sphere Rubber Expansion Joint
Dimensi untuk sendi karet PN16
| Nominal diameter DN |
Panjang L ((mm)
|
No. baut n |
Flang Holes Dia. |
Dia. dari lingkaran baut
|
Pergeseran poros (mm) |
Pergeseran sisi
|
Sudut penyimpangan
|
|||
| (mm) | (dalam) | Peregangan | Kompensasiresisi | |||||||
| 32 | 11/4 | 95 | 4 | 17.5 | 100 | 6 | 9 | 9 | 15° | |
| 40 | Pembagian, 11/2 | 95 | 4 | 17.5 | 110 | 6 | 10 | 9 | 15° | |
| 50 | 2 | 105 | 4 | 17.5 | 125 | 7 | 10 | 10 | 15° | |
| 65 | 21/2 | 115 | 4 | 17.5 | 145 | 7 | 13 | 11 | 15° | |
| 80 | 3 | 135 | 130 | 8 | 17.5 | 160 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 135 | 8 | 17.5 | 180 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 160 | 8 | 17.5 | 210 | 12 | 19 | 14 | 15° |
| 150 | 6 | 180 | 185 | 8 | 22 | 240 | 12 | 20 | 22 | 15° |
| 200 | 8 | 190 | 200 | 8 | 22 | 295 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 240 | 12 | 22 | 350 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 260 | 12 | 22 | 400 | 16 | 25 | 22 | 15° |
| 350 | 14 | 265 | 16 | 26 | 460 | 16 | 25 | 22 | 15° | |
| 400 | 16 | 265 | 16 | 26 | 515 | 16 | 25 | 22 | 15° | |
| 450 | 18 | 265 | 20 | 26 | 565 | 16 | 25 | 22 | 15° | |
| 500 | 20 | 265 | 20 | 30 | 620 | 16 | 25 | 22 | 15° | |
| 600 | 24 | 265 | 20 | 26 | 725 | 16 | 25 | 22 | 15° | |
| 700 | 28 | 260 | 24 | 30 | 810 | 16 | 25 | 22 | 10° | |
| 800 | 32 | 260 | 24 | 30 | 920 | 16 | 25 | 22 | 10Anda | |
| 900 | 36 | 260 | 24 | 30 | 1020 | 16 | 25 | 22 | 10w | |
| 1000 | 40 | 260 | 28 | 30 | 1120 | 16 | 25 | 22 | 10° | |
Dimensi sendi karet 150LBS
| Nominal diameter DN | Panjang L ((mm) | b | NO. dari Bolt |
Dia. dari lubang Flange | Dia, dari Bolt Circle. | Pergeseran sumbu | Pergeseran sisi | Sudut penyimpangan | |||
|
(mm) |
|||||||||||
| (mm) | L1 | L2 | peregangan | Kompresi | |||||||
| 25 | 1 | 152 | 130 | 14 | 4 | 16 | 79.4 | +9.5 | 13 | ± 13 | ± 15° |
| 32 | 1 1/4 | 152 | 130 | 16 | 4 | 16 | 89 | +9.5 | 13 | ± 13 | ± 15° |
| 40 | 1-1/2 | 152 | 130 | 16 | 4 | 16 | 98.5 | +9.5 | -13 | ± 13 | ± 15" |
| 50 | 2 | 152 | 130 | 16 | 4 | 19 | 121 | +9.5 | 13 | ± 13 | ± 15" |
| 65 | 2-1/2 | 152 | 130 | 18 | 4 | 19 | 139.5 | +9.5 | -13 | ± 13 | ± 15 |
| 80 | 3 | 152 | 130 | 18 | 4 | 19 | 153 | +9.5 | -13 | ± 13 | ± 15° |
| 100 | 4 | 152 | 130 | 18 | 8 | 19 | 190 | +9.5 | 16 | ± 13 | ± 15° |
| 125 | 5 | 152 | 130 | 20 22 |
8 | 22.5 | 216 | +9.5 | - 16 tahun. | ± 13 | ± 15° |
| 150 | 6 | 152 | 130 | 8 | 22.5 | 242 | +9.5 | - 16 tahun. | ± 13 | ± 15° | |
| 200 | 8 | 152 | 130 | 22 | 8 | 22.5 | 298 | +9.5 | - 16 tahun. | ± 13 | ± 15° |
| 250 | 10 | 203 | 130 | 24 | 12 | 25.5 | 362 | +13 | 16 | ± 19 | ± 15° |
| 300 | 12 | 203 | 130 | 24 | 12 | 25.5 | 432 | +13 | 19 | ± 19 | ± 15° |
| 350 | 14 | 203 | 200 | 26 | 12 | 28.5 | 476 | +13 | -19 | ± 19 | ± 15° |
| 400 | 16 | 203 | 200 | 28 | 16 | 28.5 | 540 | +13 | -19 | ± 19 | ± 15° |
| 450 | 18 | 203 | 200 | 30 | 16 | 32 | 578 | +13 | -19 | ± 19 | ± 15° |
| 500 | 20 | 203 | 200 | 30 | 20 | 32 | 634 | +13 | -19 | ± 19 | ± 15° |
| 600 | 24 | 254 | 260 | 32 | 20 | 35 | 749.5 | +13 | -19 | ± 19 | ± 15° |
| 800 | 32 | 254 | 260 | 36 | 24 | 30 | 920 | +13 | -19 | ± 19 | ± 15° |
Fitur
Absorb Gerakan aksial (ekstensi dan kompresi).
Gerakan aksial adalah perubahan dalam panjang dimensi dari balon dari panjang bebas dalam
arah sejajar dengan sumbu longitudinalnya.
Mengasap gerakan lateral.
Gerakan lateral adalah perpindahan relatif dari satu ujung balon ke ujung lainnya ke arah tegak lurus pada sumbu longitudinalnya.
Mengasap Gerakan Sudut dan Torsi.
Gerakan sudut adalah pergeseran rotasi sumbu longitudinal dari balon ke arah titik rotasi.
ujung beludru sehubungan dengan ujung lainnya, sekitar garis tengah beludru.
Kurangi getaran.
Gabungan ekspansi karet mengisolasi atau mengurangi getaran yang disebabkan oleh peralatan.
dari getaran berkurang dan mereka melindungi peralatan dari efek buruk ini
Transmisi Suara yang Lemah.
Sendi ekspansi karet cenderung meredam transmisi suara karena antarmuka karet baja dari sendi dan flange kawin.
Manual dan catatan pemasangan sendi karet
1, Pemasangan sendi ekspansi harus sesuai dengan ekspansi pipa
gambar konstruksi dan instruksi pemasangan yang diminta.
2, Menginstal sambungan perluasan pipa harus sekitar untuk meningkatkan tetap oleh orientasi
dan sendi ekspansi dapat dibuat untuk memainkan peran, sehingga orientasi dan pemasangan pengaturan harus sesuai dengan departemen desain informasi teknis.prinsip menetapkan dukungan tetap, silakan lihat "Bellows Expansion joints Installation Guide".
3, Dengan sendi ekspansi bellow dibentuk dengan lempeng baja tahan karat tipis, sehingga hilang dalam bergerak, mengangkat dan pengelasan harus berhati-hati untuk tidak memukul periode, goresan, busur,Semprotan las dan alasan lain untuk kerusakan balon.
4, Harus dihapus sebelum pemasangan dan pipa beludru benda asing untuk memastikan gerakan normal beludru.
5, Pada aliran media permintaan untuk ekstensi bersama harus diminta untuk memasang aliran anak panah.
6Untuk membuat beludru dalam kondisi kerja yang baik,tidak dapat memasang sendi ekspansi dalam deformasi, termasuk aksial, lateral, kesalahan pemasangan pipa transfer putaran.
7, sendi ekspansi dipasang, berjalan di sistem sebelum bergerak untuk menghapus semua dicat kuning kehilangan sekrup tetap
8, Fiber kain ekspansi sendi tidak tunduk pada perpindahan tarik karena instalasi untuk pelaksanaan yang tepat dari pra-kompresi, pipa tidak dapat defleksi,pergeseran dan ekstensi aksial, harus dicatat bahwa ring perlindungan elastis terhadap goresan, dipasang sesegera mungkin untuk membongkar papan pendukung, sehingga dalam kondisi kerja normal.
Aplikasi:
Minyak & gas, Desalinasi, sistem pendinginan, Pompa, pabrik kimia, Pemanasan, ventilasi
dan pendingin udara, Pembangunan Kapal, Aplikasi lepas pantai, Pembangkit pemurnian air
Air limbah, Sistem pipa sanitasi, Pabrik pulp dan kertas, Sistem pipa untuk air dingin atau air panas, Sistem pendingin, pembangkit listrik, Pabrik fosfat, air minum, Proses pangan
