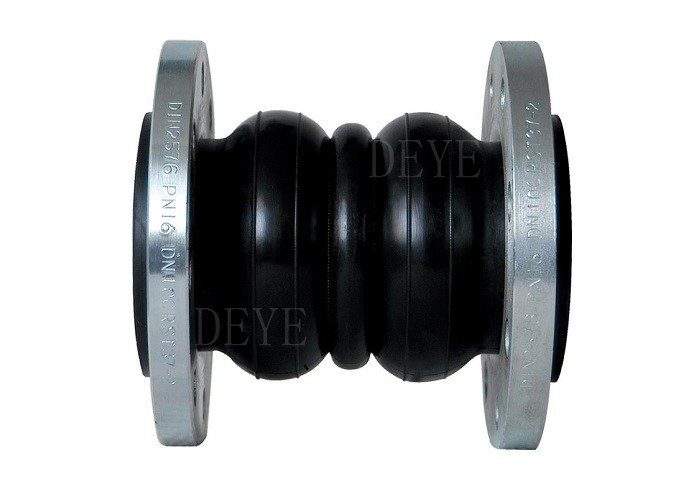

EPDM NBR Two Ball Twin Sphere Rubber Expansion Joint dengan Flange Galvanized

EPDM NBR Dua Bola GEMPULAN KAUTUMER GEMPULAN GEMPULAN DENGAN FLANGE DIGALVANISASI

Gabungan karet fleksibel, disingkat sebagai gabungan karet adalah gabungan yang terdiri dari bagian karet yang diperkuat kain dan sendi bergerak datar,

Flang logam atau flang pipa berujung, digunakan untuk isolasi getaran pipa, pengurangan kebisingan, dan kompensasi pergeseran.

Ini adalah sendi pipa dengan elastisitas tinggi, kedap udara tinggi, ketahanan menengah, dan ketahanan cuaca.

Double Sphere Rubber joint dengan dua corrugation dari luar, fitted flanges adalah dengan zinc dingin / galvanzied permukaan.
Flanges yang dipasang dapat dari bahan baja karbon, galvanis dan stainless steel.

Bahan dari suku cadang utama

Ruang Lingkup Penyediaan

Tekanan Desain

Teknologi/ Lembar Data Teknis

Twin Sphere Rubber Expansion Joint

Fitur

Absorb Gerakan aksial (ekstensi dan kompresi)
Gerakan aksial adalah perubahan dalam panjang dimensi dari balon dari panjang bebas dalam
arah sejajar dengan sumbu longitudinalnya

Mengasap Gerakan lateral
Gerakan lateral adalah perpindahan relatif dari satu ujung balon ke ujung lainnya ke arah tegak lurus pada sumbu longitudinalnya.

Mengasap Gerakan Sudut dan Torsi
Gerakan sudut adalah pergeseran rotasi sumbu longitudinal dari balon ke arah titik rotasi.
ujung beludru relatif ke ujung lainnya, sekitar garis tengah beludru

Kurangi Getaran
Gabungan ekspansi karet mengisolasi atau mengurangi getaran yang disebabkan oleh peralatan.
dari getaran berkurang dan mereka melindungi peralatan dari efek buruk ini

Transmisi Suara yang Dipendek
Sendi ekspansi karet cenderung meredam transmisi suara karena antarmuka karet baja dari sendi dan flange kawin.

Manual dan catatan pemasangan sendi karet

1, Pemasangan sendi ekspansi harus sesuai dengan ekspansi pipa

gambar konstruksi dan instruksi pemasangan yang diminta.

2, Menginstal sambungan perluasan pipa harus sekitar untuk meningkatkan tetap oleh orientasi

dan sendi ekspansi dapat dibuat untuk memainkan peran, sehingga orientasi dan pemasangan pengaturan harus sesuai dengan departemen desain informasi teknis.prinsip menetapkan dukungan tetap, silakan lihat "Bellows Expansion joints Installation Guide".

3, Dengan sendi ekspansi bellow dibentuk dengan lempeng baja tahan karat tipis, sehingga hilang dalam bergerak, mengangkat dan pengelasan harus berhati-hati untuk tidak memukul periode, goresan, busur,Semprotan las dan alasan lain untuk kerusakan balon.

4, Harus dihapus sebelum pemasangan dan pipa beludru benda asing untuk memastikan gerakan normal beludru.

5, Pada aliran media permintaan untuk ekstensi bersama harus diminta untuk memasang aliran anak panah.

6Untuk membuat beludru dalam kondisi kerja yang baik,tidak dapat memasang sendi ekspansi dalam deformasi, termasuk aksial, lateral, kesalahan pemasangan pipa transfer putaran.

7, sendi ekspansi dipasang, berjalan di sistem sebelum bergerak untuk menghapus semua dicat kuning kehilangan sekrup tetap

8, Fiber kain ekspansi sendi tidak tunduk pada perpindahan tarik karena instalasi untuk pelaksanaan yang tepat dari pra-kompresi, pipa tidak dapat defleksi,pergeseran dan ekstensi aksial, harus dicatat bahwa ring perlindungan elastis terhadap goresan, dipasang sesegera mungkin untuk membongkar papan pendukung, sehingga dalam kondisi kerja normal.

Aplikasi:

Minyak & gas, Desalinasi, sistem pendinginan, Pompa, pabrik kimia, Pemanasan, ventilasi
dan pendingin udara, Pembangunan Kapal, Aplikasi lepas pantai, Pembangkit pemurnian air
Air limbah, Sistem pipa sanitasi, Pabrik pulp dan kertas, Sistem pipa untuk air dingin atau air panas, Sistem pendingin, pembangkit listrik, Pabrik fosfat, air minum, Proses pangan
