SS304 316 Fittings pipa stainless steel stub ujung kerah dengan EN1092-1

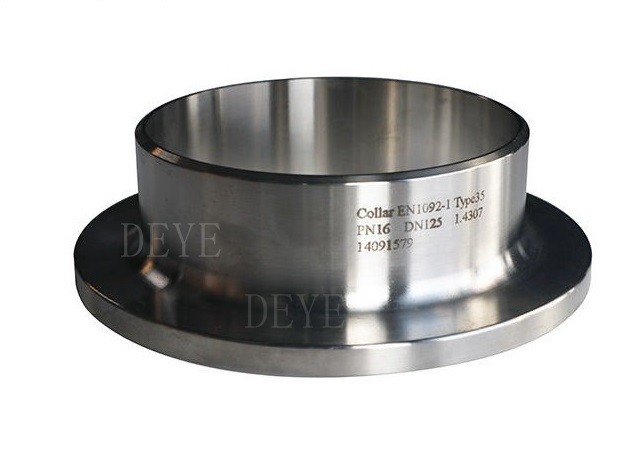

EN1092-1 TYPE 35 STUB ENDS KOLER

Lap joint stub end adalah perlengkapan yang digunakan untuk menggantikan flange las ketika dukungan flange back up yang berputar diperlukan.Dan Hal ini dapat disediakan dalam standar dan non-standar ANSI / DIN dimensi yang digunakan untuk menghubungkan pipa dengan diameter yang berbeda. Ujung tongkat biasanya diproduksi dalam dua cara, Tipe A dan Tipe B. Mereka tersedia dalam dua panjang standar, panjang (ANSI) atau pola pendek (MSS).Jadwal 5s dan 10s stub akhir biasanya ditawarkan dalam panjang pendek, dan panjang tersedia atas pesanan khusus. jadwal 40s stub akhir disediakan baik dalam panjang pendek atau panjang.

Informasi/spesifikasi produk:

Fitur / Karakteristik

Stub Ends: Lap joint stub end adalah perlengkapan yang digunakan untuk menggantikan flange las ketika dukungan flange back up yang berputar diperlukan.Dan Itu dapat disediakan dalam dimensi standar dan non-standar ANSI yang digunakan untuk menghubungkan pipa dengan diameter yang berbeda. Stub akhir ditawarkan dalam tiga cara yang berbeda, jenis A, B dan C.

Tipe A: ujung stub tipe A digunakan untuk flange sendi lap standar. ketebalan lap pada ujung stub lebih besar dari atau sama dengan ketebalan nominal dinding pipa.jari-jari sudut luar jenis A dapat menerima flange sendi pinggang. Sudut dalam persegi. Lap biasanya memiliki wajah bergerigi mesin.

Tipe B Tip B ujung stub digunakan untuk slip standar pada flanges sebagai lap flanges. ketebalan lap pada ujung pendek ini lebih besar dari atau sama dengan ketebalan nominal dinding pipa.Radius sudut luar tipe B cukup kecil untuk menerima slip o flange yang dapat digunakan sebagai flange cadangan. Sudut dalam persegi. Lap biasanya memiliki wajah bergerigi mesin.

ujung tip C dapat digunakan untuk standar lap joint flange dan slip-on flange. itu flared meninggalkan tepi bulat di diameter dalam lap.jari-jari dapat dibuat tertutup ke persegi. Ketebalan lap adalah 75% dari dinding pipa. Tipe C cukup pendek untuk mengakomodasi flange cadangan.

Teknologi/ Lembar data teknis

Daftar ketebalan untuk lampiran pipa ANSI B16.9

Satuan: mm

Dimensi Reduktor

Keluarnya ujung kerah DIN EN1092-1

Baja tahan karat adalah singkatan dari baja tahan karat dan tahan asam. Baja yang tahan terhadap media korosif lemah seperti udara, uap, air, atau memiliki ketahanan karat disebut baja tahan karat;Dan kelas baja yang tahan terhadap korosi media kimia (seperti asam, alkali, garam, dll) korosi disebut baja tahan asam.bahan yang paling umum digunakan adalah SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Proses Produksi

Aplikasi/Penggunaan

Pipa-pipa cairan tekanan rendah dan menengah, boiler, industri minyak bumi dan gas alam, pengeboran, industri kimia, industri listrik, pembuatan kapal, peralatan dan pipa pupuk, struktur,Petrokimia, industri farmasi, dll.

FAQ/ Pertanyaan dan Jawaban Pelanggan

Q:Pelanggan meminta fittings las butt di A105:
AA106 Gr.B adalah untuk pipa kelas. A106 Gr.B adalah untuk pipa kelas. A106 Gr.B adalah untuk pipa kelas.Fitting A234WPB terbuat dari A106GR.B pipa. A105 adalah bahan dari Bar ditempa menjadi Fittings Tekanan Tinggi atau Flange

Q: Permintaan pelanggan “Normalized ” Fittings las butt:
A:Ini juga merupakan kesalahpahaman karena flang tersedia dalam A105 dan A105 N, di mana N berarti normal.
Namun, tidak ada hal seperti A234WPBN. manufaktur normalisasi mereka butt weld fittings dianggap bahwa proses pengolahan panas normalisasi dilakukan, terutama untuk siku dan Tees
Pelanggan yang membutuhkan “normalized” fittings las butt harus meminta fittings WPL6 yang memiliki hasil tinggi dan ditormalkan sebagai prosedur standar.

P:Pelanggan lupa menyebutkan jadwal pipa:
A:Fittings Buttweld dijual sesuai dengan ukuran pipa, tetapi jadwal pipa harus ditentukan agar sesuai dengan ID fitting dengan ID pipa.kita akan menganggap dinding standar diminta.

P:Pelanggan lupa untuk menyebutkan las atau tanpa jahitan bantalan las:
A:Fittings las punggung tersedia dalam konfigurasi las dan tanpa jahitan.
Fittings pipa tanpa jahitan TIDAK umum dalam ukuran yang lebih besar dari 12 ′′. Fittings pipa las terbuat dari baja karbon las ERW atau pipa baja tahan karat.Mereka tersedia dalam ukuran 1⁄2 ′′ hingga 72 ′′ dan lebih terjangkau daripada fittings tanpa jahitan.

P:Apa arti Radius Pendek (SR) atau Radius Panjang (LR)?
A:Anda akan sering mendengar SR45 siku atau LR45 siku. 45 atau 90 mengacu pada sudut tikungan untuk buttweld fitting untuk mengubah arah aliran.
Sebuah siku radius panjang (LR 90 Elbow atau LR 45 Elbow) akan memiliki tikungan pipa yang akan 1,5 kali ukuran pipa.

Siku radius pendek (SR45 atau SR90) memiliki tikungan pipa yang sama dengan ukuran perlengkapan, sehingga 6 ′′ SR 45 memiliki radius tikungan yang 6 ′′ ukuran pipa nominal.

P:Apa itu pipa siku 3R atau 3D?
A:Pertama, istilah 3R atau 3D digunakan secara sinonim. siku las butt 3R memiliki jari-jari lentur yang 3 kali ukuran pipa nominal. siku 3R sama dengan siku 3D

Pelayanan Kami

1. Dukungan teknis

2Kontrol kualitas bahan baku.

3- Pemeriksaan selama waktu produksi.

4Tes akhir termasuk permukaan, dimensi, PT Test, RT test, tes ultrasonik

5. Laporan uji setiap pengiriman

4. Fleksibel Kondisi Pengiriman. EXW FOB CIF CFR DDP DDU

5. Cara pembayaran yang fleksibel: LC. TT. DP

6Paket yang disesuaikan termasuk logo.

7. 18 bulan Jaminan kualitas waktu.

9. Penggantian gratis dengan udara jika ada kesalahan yang ditemukan

10. 24 jam untuk umpan balik pertanyaan Anda
