ANSI SCH10S SS304 Fittings pipa stainless steel untuk pabrik kimia

ANSI SCH10S SS304 Fittings pipa stainless steel untuk pabrik kimia

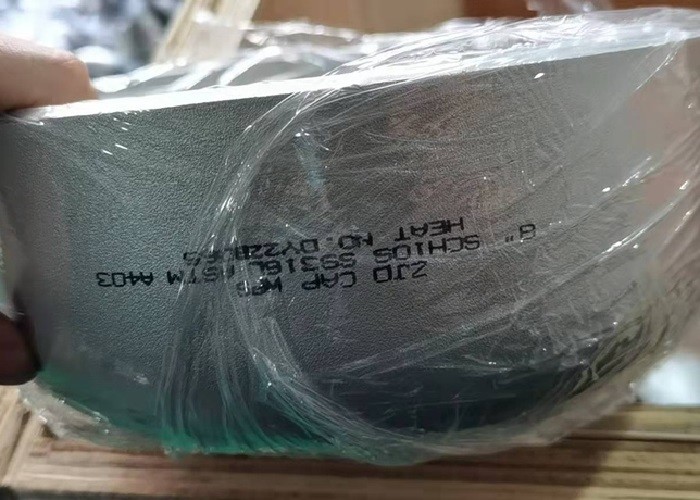

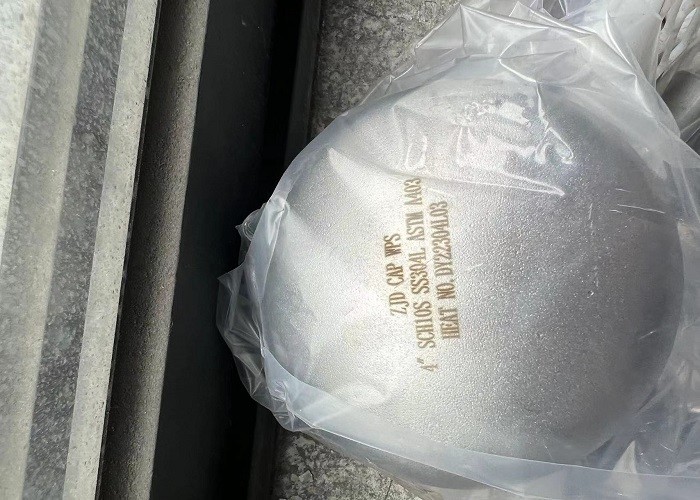

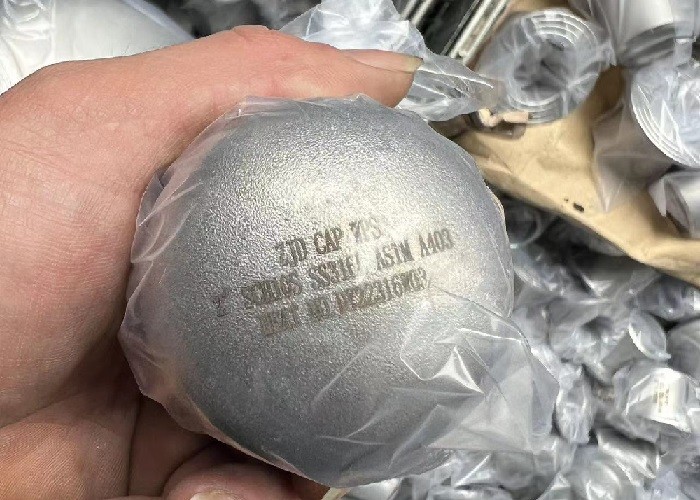

Round Cap Sch5S, 10S, 40S, 80S, Seamless Welded 304/L 316/L stainless steel

Sesuai dengan ASTM A403, ANSI B16.9, ANSI B16.28 dan MSS SP-43

BS EN 10204 3.1 Sertifikat tersedia atas permintaan

Aplikasi yang cocok: Air panas dan dingin, Minyak, Gas dan media lainnya

Informasi/spesifikasi produk:

Fitur / Karakteristik

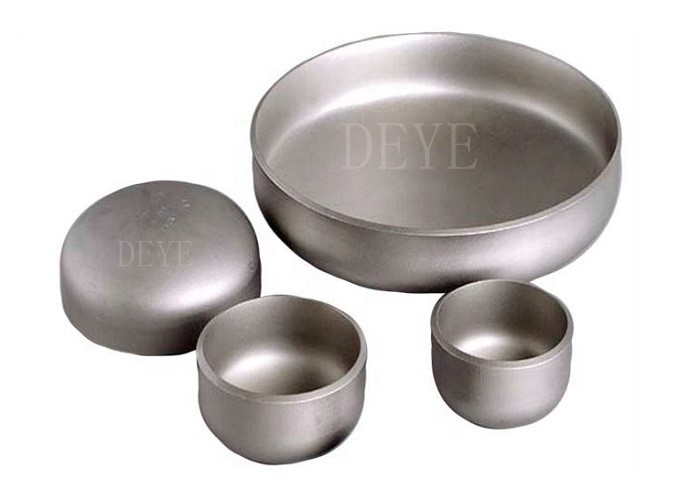

Steel Pipe Cap juga disebut Steel Plug, biasanya dilas ke ujung pipa untuk menutup pipa, sehingga fungsinya sama dengan colokan pipa.Tutup pipa baja karbon, Tutup stainless steel, Tutup baja paduan

* Fittings Buttweld adalah fittings pipa yang digunakan untuk mengubah jalur pipa (kulit), mengurangi/meningkatkan ukuran lubang pipa (reduktor), cabang (tees, silang) atau buta pipa (tutup las butt)

• Fittings bantalan tersedia dalam berbagai bentuk (sikut, tees, reducer, salib, tutup, ujung batang), kelas bahan (karbon, karbon tinggi, paduan rendah, stainless, duplex, dan paduan nikel),

dan dimensi (2 sampai 24 inci dalam tanpa jahitan atau dilas, 26 "-72" dalam dilas).

• Spesifikasi utama untuk fittings buttweld adalah ASME B16.9 (fitting karbon dan paduan) dan MSS SP 43 (yang mengintegrasikan ASME B16.9 untuk fittings BW stainless steel, duplex, dan paduan nikel).

• Fittings pipa las butt dijual sebagai SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS

• Fittings las butt yang dilas lebih umum di stainless steel karena keuntungan biaya.

• Bahan umum untuk fittings las butt adalah A234 WPB, baja karbon yield tinggi, baja tahan karat 304 dan 316 dan paduan nikel.

• Fittings pipa las dari baja karbon dan stainless steel adalah komponen penghubung yang memungkinkan pemasangan katup, pipa dan peralatan ke sistem pipa.

Teknologi/ Lembar data teknis

Daftar ketebalan untuk lampiran pipa ANSI B16.9

Satuan: mm

Dimensi Reduktor

Baja tahan karat adalah singkatan dari baja tahan karat dan tahan asam. Baja yang tahan terhadap media korosif lemah seperti udara, uap, air, atau memiliki ketahanan karat disebut baja tahan karat;Dan kelas baja yang tahan terhadap korosi media kimia (seperti asam, alkali, garam, dll) korosi disebut baja tahan asam.bahan yang paling umum digunakan adalah SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Bahan yang paling umum digunakan adalah SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205, Spesifikasi detail bahan seperti di bawah ini.

304/304L (UNS S30400/S30403)

Komposisi Kimia %

Kekuatan tarik: ≥ 485 Mpa (70KSI)

Kekuatan output: ≥ 170Mpa (25KSPI)

Perpanjangan ≥ 40%

316/316L (UNS S31600/S31603)

Komposisi Kimia %

Kekuatan tarik: ≥ 485 Mpa (70KSI)

Kekuatan output: ≥ 170Mpa (25KSPI)

Perpanjangan ≥ 40%

Fasilitas pengolahan air limbah

Komposisi Kimia %

Kinerja Mekanis

Pemanfaatan bahan kimia kimia

Komposisi Kimia %

Kinerja Mekanis

Proses Produksi

1Bahan baku Penerimaan dan Pemotongan

2.Identifikasi material

3. siku, Tees,reducer, caps, ujung batang, jenis pipa fittings bentuk

4. Proses material wedling (selaras siku)

5Pengolahan panas untuk pipa SS

6Menembak ledakan dan pembersihan

7Pemeriksaan permukaan.

8. Setelah dipoles

9. pipa stainless steel Fittings Bahan dalam stok

Pipa-pipa cairan tekanan rendah dan menengah, boiler, industri minyak bumi dan gas alam, pengeboran, industri kimia, industri listrik, pembuatan kapal, peralatan dan pipa pupuk, struktur,Petrokimia, industri farmasi, dll.

Standar Referensi

Spesifikasi ASME B16.9 untuk Fittings Terseludup Butt

Spesifikasi ASME B16.9 dirancang untuk fittings las butt yang digunakan dalam pipa konstruksi industri.

Lingkup Standar

Standar ini mencakup spesifikasi NPS 1/2 hingga NPS 48 (DN15-DN1200) fittings pipa bergelombang yang tersusun pada bagian atas, ukuran keseluruhan, nilai toleransi, metode pengujian dan penandaan.

Perlengkapan Khusus

Perlengkapan khusus di sini mengacu pada ukuran khusus, bentuk dan toleransi yang disepakati antara pembeli dan produsen.

Fittings yang diproduksi

Bagian samping dan fittings lainnya yang dibuat dengan pengelasan lingkar atau persimpangan dianggap tidak dapat menerapkan standar ini.

Satuan di bawah ASME B16.9 harus dinyatakan dalam SI (Metric) dan U.S. Customary Units.

FAQ/ Pertanyaan dan Jawaban Pelanggan

Q:Pelanggan meminta fittings las butt di A105:
AA106 Gr.B adalah untuk pipa kelas. A106 Gr.B adalah untuk pipa kelas. A106 Gr.B adalah untuk pipa kelas.Fitting A234WPB terbuat dari A106GR.B pipa. A105 adalah bahan dari Bar ditempa menjadi Fittings Tekanan Tinggi atau Flange

Q: Permintaan pelanggan “Normalized ” Fittings las butt:
A:Ini juga merupakan kesalahpahaman karena flang tersedia dalam A105 dan A105 N, di mana N berarti normal.
Namun, tidak ada hal seperti A234WPBN. manufaktur normalisasi mereka butt weld fittings dianggap bahwa proses pengolahan panas normalisasi dilakukan, terutama untuk siku dan Tees
Pelanggan yang membutuhkan “normalized” fittings las butt harus meminta fittings WPL6 yang memiliki hasil tinggi dan ditormalkan sebagai prosedur standar.

P:Pelanggan lupa menyebutkan jadwal pipa:
A:Fittings Buttweld dijual sesuai dengan ukuran pipa, tetapi jadwal pipa harus ditentukan agar sesuai dengan ID fitting dengan ID pipa.kita akan menganggap dinding standar diminta.

P:Pelanggan lupa untuk menyebutkan las atau tanpa jahitan bantalan las:
A:Fittings las punggung tersedia dalam konfigurasi las dan tanpa jahitan.
Fittings pipa tanpa jahitan TIDAK umum dalam ukuran yang lebih besar dari 12 ′′. Fittings pipa las terbuat dari baja karbon las ERW atau pipa baja tahan karat.Mereka tersedia dalam ukuran 1⁄2 ′′ hingga 72 ′′ dan lebih terjangkau daripada fittings tanpa jahitan.

P:Apa arti Radius Pendek (SR) atau Radius Panjang (LR)?
A:Anda akan sering mendengar SR45 siku atau LR45 siku. 45 atau 90 mengacu pada sudut tikungan untuk buttweld fitting untuk mengubah arah aliran.
Sebuah siku radius panjang (LR 90 Elbow atau LR 45 Elbow) akan memiliki tikungan pipa yang akan 1,5 kali ukuran pipa.

Siku radius pendek (SR45 atau SR90) memiliki tikungan pipa yang sama dengan ukuran perlengkapan, sehingga 6 ′′ SR 45 memiliki radius tikungan yang 6 ′′ ukuran pipa nominal.

P:Apa itu pipa siku 3R atau 3D?
A:Pertama, istilah 3R atau 3D digunakan secara sinonim. siku las butt 3R memiliki jari-jari lentur yang 3 kali ukuran pipa nominal. siku 3R sama dengan siku 3D
