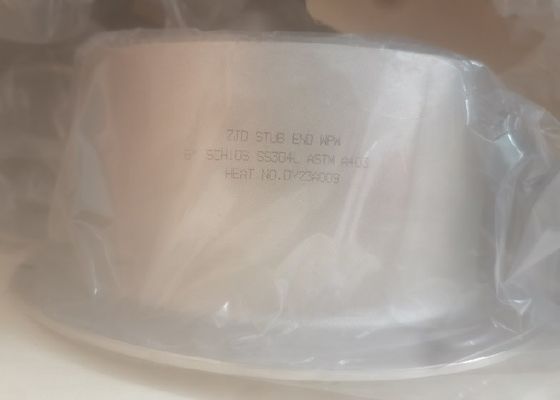

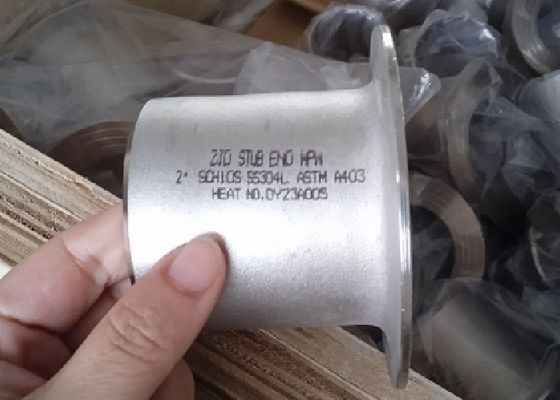

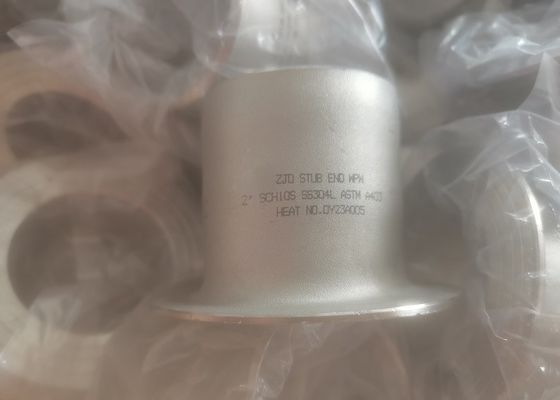

ANSI tipe pendek Stainless Steel Pipe Fitting stub berakhir dengan ANSI B16.9

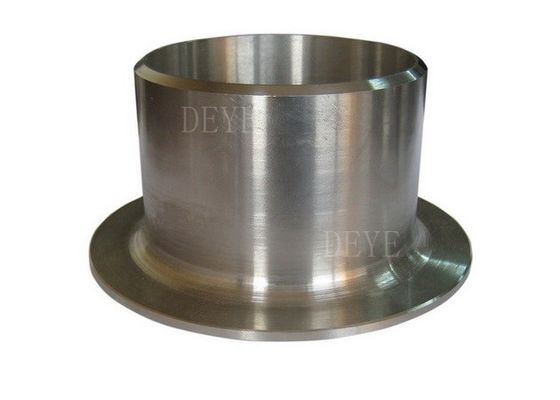

Stub Ends: Lap joint stub end adalah perlengkapan yang digunakan untuk menggantikan flange las ketika dukungan flange back up yang berputar diperlukan.

Dan Hal ini dapat disediakan dalam dimensi standar dan non-standar ANSI yang digunakan untuk menghubungkan pipa dengan diameter yang berbeda.

Stub ujung ditawarkan dalam tiga cara yang berbeda, jenis A, B dan C.

tipe yang paling umum adalah Tipe A: ujung stub tipe A digunakan untuk flange sendi lap standar. ketebalan lap pada ujung stub lebih besar dari atau sama dengan ketebalan nominal dinding pipa.Selain itu, jari-jari sudut luar jenis A dapat menerima flensa sendi lap. sudut dalam persegi. lap biasanya memiliki wajah bergerigi yang diolah.

Informasi/spesifikasi produk:

Teknologi/ Lembar data teknis

Daftar ketebalan untuk lampiran pipa ANSI B16.9

Satuan: mm

Dimensi Reduktor

Baja tahan karat adalah singkatan dari baja tahan karat dan tahan asam. Baja yang tahan terhadap media korosif lemah seperti udara, uap, air, atau memiliki ketahanan karat disebut baja tahan karat;Dan kelas baja yang tahan terhadap korosi media kimia (seperti asam, alkali, garam, dll) korosi disebut baja tahan asam.bahan yang paling umum digunakan adalah SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Detail spesifikasi bahan sebagai berikut.

Kekuatan tarik: ≥ 485 Mpa (70KSI)

Kekuatan output: ≥ 170Mpa (25KSPI)

Perpanjangan ≥ 40%

316/316L (UNS S31600/S31603)

Komposisi Kimia%

Kekuatan tarik: ≥ 485 Mpa (70KSI)

Kekuatan output: ≥ 170Mpa (25KSPI)

Perpanjangan ≥ 40%

Fasilitas pengolahan air limbah

Komposisi Kimia %

Kinerja Mekanis

Pemanfaatan bahan kimia kimia

Komposisi Kimia %

Kinerja Mekanis

Proses Produksi

1Bahan baku Penerimaan dan Pemotongan

2. Identifikasi bahan

3. siku, Tees,reducer, caps, ujung batang, jenis pipa fittings bentuk

4. Proses material wedling (selaras siku)

5Pengolahan panas untuk pipa SS

6Menembak ledakan dan pembersihan

7Pemeriksaan permukaan.

8. Setelah dipoles

9. pipa stainless steel Fittings Bahan dalam stok

Aplikasi/Penggunaan

Pipa-pipa cairan tekanan rendah dan menengah, boiler, industri minyak bumi dan gas alam, pengeboran, industri kimia, industri listrik, pembuatan kapal, peralatan dan pipa pupuk, struktur,Petrokimia, industri farmasi, dll.

FAQ/ Pertanyaan dan Jawaban Pelanggan

Q:Pelanggan meminta fittings las butt di A105:
AA106 Gr.B adalah untuk pipa kelas. A106 Gr.B adalah untuk pipa kelas. A106 Gr.B adalah untuk pipa kelas.Fitting A234WPB terbuat dari A106GR.B pipa. A105 adalah bahan dari Bar ditempa menjadi Fittings Tekanan Tinggi atau Flange

Q: Permintaan pelanggan “Normalized ” Fittings las butt:
A:Ini juga merupakan kesalahpahaman karena flang tersedia dalam A105 dan A105 N, di mana N berarti normal.
Namun, tidak ada hal seperti A234WPBN. manufaktur normalisasi mereka butt weld fittings dianggap bahwa proses pengolahan panas normalisasi dilakukan, terutama untuk siku dan Tees
Pelanggan yang membutuhkan “normalized” fittings las butt harus meminta fittings WPL6 yang memiliki hasil tinggi dan ditormalkan sebagai prosedur standar.

P:Pelanggan lupa menyebutkan jadwal pipa:
A:Fittings Buttweld dijual sesuai dengan ukuran pipa, tetapi jadwal pipa harus ditentukan agar sesuai dengan ID fitting dengan ID pipa.kita akan menganggap dinding standar diminta.

P:Pelanggan lupa untuk menyebutkan las atau tanpa jahitan bantalan las:
A:Fittings las punggung tersedia dalam konfigurasi las dan tanpa jahitan.
Fittings pipa tanpa jahitan TIDAK umum dalam ukuran yang lebih besar dari 12 ′′. Fittings pipa las terbuat dari baja karbon las ERW atau pipa baja tahan karat.Mereka tersedia dalam ukuran 1⁄2 ′′ hingga 72 ′′ dan lebih terjangkau daripada fittings tanpa jahitan.

P:Apa arti Radius Pendek (SR) atau Radius Panjang (LR)?
A:Anda akan sering mendengar SR45 siku atau LR45 siku. 45 atau 90 mengacu pada sudut tikungan untuk buttweld fitting untuk mengubah arah aliran.
Sebuah siku radius panjang (LR 90 Elbow atau LR 45 Elbow) akan memiliki tikungan pipa yang akan 1,5 kali ukuran pipa.

Siku radius pendek (SR45 atau SR90) memiliki tikungan pipa yang sama dengan ukuran perlengkapan, sehingga 6 ′′ SR 45 memiliki radius tikungan yang 6 ′′ ukuran pipa nominal.

P:Apa itu pipa siku 3R atau 3D?
A:Pertama, istilah 3R atau 3D digunakan secara sinonim. siku las butt 3R memiliki jari-jari lentur yang 3 kali ukuran pipa nominal. siku 3R sama dengan siku 3D
