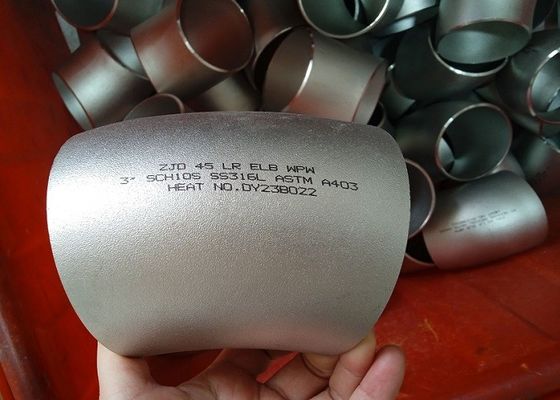

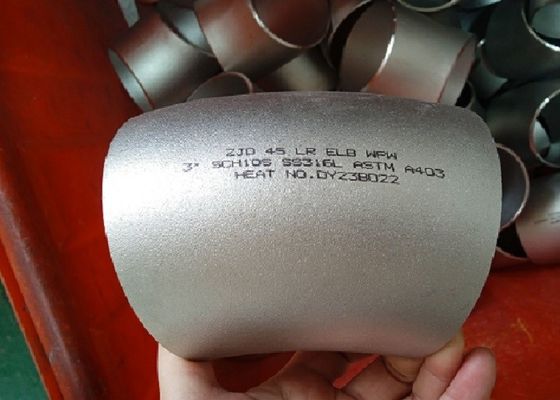

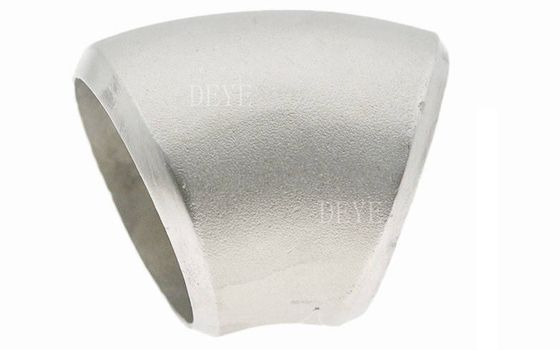

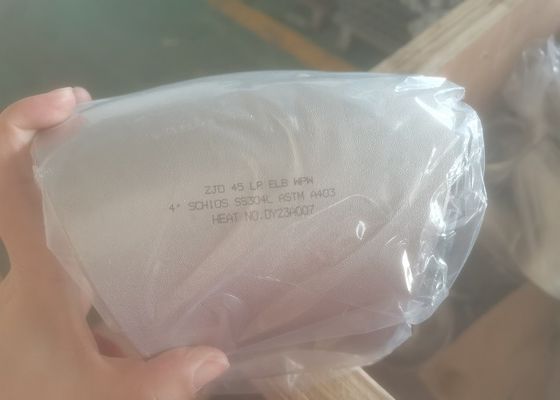

BW Smls Fittings pipa stainless steel tanpa jahitan 22.5DEG siku untuk pipa PN16 PN25 PN40

Pambuka Singkat

Fittings Buttweld adalah fittings pipa yang digunakan untuk mengubah jalur pipa (kulit), mengurangi/meningkatkan ukuran lubang pipa (pengurangi), cabang (tees, silang) atau buta pipa (tutup las butt);Fittings buttweld tersedia dalam berbagai bentuk, tees, reducers, crosses, caps, stub ends), kelas bahan (karbon, karbon tinggi-hasil, low-alloy, stainless, duplex, dan paduan nikel),
dan dimensi (2 sampai 24 inci dalam tanpa jahitan atau dilas, 26 "-72" dalam dilas).

Rincian Spesifikasi sebagai berikut:

Daftar ketebalan sesuai dengan ANSI B16.9, MSS SP-44

Dimensi Siku

Bahan yang paling umum digunakan untuk ss butt welded pipefittings adalah SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,

Detail spesifikasi bahan sebagai berikut.

Analisis Bahan

304/304L (UNS S30400/S30403)

Komposisi Kimia %

Duplex SS SAF2507 ((UNS32750)

Kinerja Mekanis

Pengangkatan: A 403/A 403M ?? 06 Spesifikasi Standar untuk Fittings Pipe Austenitic Stainless-Steel yang Dipotong

Dokumen lain yang dirujuk

Standar ASTM:

A 351/A 351M Spesifikasi untuk Castings, Austenitic, untuk Bagian yang Mengandung Tekanan

A 370 Metode pengujian dan definisi untuk pengujian mekanik produk baja

Spesifikasi 480/A 480M untuk persyaratan umum untuk pelat, lembaran, dan pita stainless steel yang bergelombang datar dan tahan panas

A 743/A 743M Spesifikasi untuk Castings, Iron-Chromium, Iron-Chromium-Nickel, tahan korosi, untuk aplikasi umum

A 744/A 744M Spesifikasi untuk Castings, Iron-Chromium Nickel, tahan korosi, untuk layanan berat

A 751 Metode Uji, Praktik, dan Terminologi untuk Analisis Kimia Produk Baja

A 960/A 960M Spesifikasi untuk Persyaratan Umum untuk Fittings pipa baja tempa

E 112 Metode pengujian untuk menentukan ukuran biji rata-rata

E 165 Metode pengujian penetrant cair

Standar ASME:

ASME B16.9 Fitting pengelasan punggung baja tempa yang diproduksi di pabrik

ASME B16.11 Fitting baja tempa, Socket-Welding dan ujung berujung

Standar MSS: MSS SP-25 Sistem Penandaan Standar untuk Katup, Fittings,

Flanges, dan Union

MSS SP-43 Standar Praktek untuk Fittings Las Butt Baja Karat Berat Ringan

MSS SP-79 Masukan Reduktor Pengelasan Soket

Proses Produksi

FAQ

T:Pelanggan meminta perlengkapan las butt di A105:
A: Paling umum baja karbon buttweld Fitting material adalah A234WPB. Ini setara dengan A105 flanges, namun tidak ada hal seperti A105 atau A106 buttweld Fitting.
A106 Gr.B adalah untuk pipa kelas. Fittings A234WPB terbuat dari pipa A106GR.B. A105 adalah bahan dari Bar ditempa menjadi High pressure Fittings atau Flange

T: Pelanggan meminta “Normalized” fittings las butt:
A: Ini juga adalah kesalahpahaman karena flange tersedia dalam A105 dan A105 N, di mana N berarti normal.
Namun, tidak ada hal seperti A234WPBN. manufaktur normalisasi mereka butt weld fittings dianggap bahwa proses pengolahan panas normalisasi dilakukan, terutama untuk siku dan Tees
Pelanggan yang membutuhkan “normalized” fittings las butt harus meminta fittings WPL6 yang memiliki hasil tinggi dan ditormalkan sebagai prosedur standar.

T: Pelanggan lupa menyebutkan jadwal pipa:
A: Fittings Buttweld dijual sesuai dengan ukuran pipa tetapi jadwal pipa harus ditentukan agar sesuai dengan ID fitting dengan ID pipa.kita akan menganggap dinding standar diminta.

Q; Pelanggan lupa untuk menyebutkan pengikat pengelasan butt las las atau tanpa jahitan:
Fittings las punggung tersedia dalam konfigurasi las dan tanpa jahitan.
Fittings pipa tanpa jahitan TIDAK umum dalam ukuran yang lebih besar dari 12 ′′. Fittings pipa las terbuat dari baja karbon las ERW atau pipa baja tahan karat.Mereka tersedia dalam ukuran 1⁄2 ′′ hingga 72 ′′ dan lebih terjangkau daripada fittings tanpa jahitan.

T: Apa arti Radius Pendek (SR) atau Radius Panjang (LR)?
A: Anda akan sering mendengar SR45 siku atau LR45 siku. 45 atau 90 mengacu pada sudut tikungan untuk buttweld fitting untuk mengubah arah aliran.
Sebuah siku radius panjang (LR 90 Elbow atau LR 45 Elbow) akan memiliki tikungan pipa yang akan 1,5 kali ukuran pipa.
Siku radius pendek (SR45 atau SR90) memiliki tikungan pipa yang sama dengan ukuran perlengkapan, sehingga 6 ′′ SR 45 memiliki radius tikungan yang 6 ′′ ukuran pipa nominal.

T: Apa itu perlengkapan pipa siku 3R atau 3D?
A: Pertama, istilah 3R atau 3D digunakan secara sinonim. siku las punggung 3R memiliki jari-jari lentur yang 3 kali ukuran pipa nominal. siku 3R sama dengan siku 3D

Fitur / Karakteristik

Elbows: Fittings pipa seperti ini digunakan untuk mengubah arah aliran. Elbows Mereka terutama tersedia dalam dua jenis standar - sudut 90 dan 45 derajat karena permintaan mereka yang tinggi dalam pipa.Siku 90 derajat terutama digunakan untuk menghubungkan selang ke pompa air, katup, dan saluran pembuangan dek, sementara siku 45 derajat sebagian besar digunakan di fasilitas pasokan air, jaringan pipa elektronik dan kimia industri, makanan, pipa AC,produksi kebun, pertanian, dan fasilitas energi surya.

Pelayanan Kami

1. Dukungan teknis

2Kontrol kualitas bahan baku.

3- Pemeriksaan selama waktu produksi.

4Tes akhir termasuk permukaan, dimensi, PT Test, RT test, tes ultrasonik

5. Laporan uji setiap pengiriman

4. Fleksibel Kondisi Pengiriman. EXW FOB CIF CFR DDP DDU

5. Cara pembayaran yang fleksibel: LC. TT. DP

6Paket yang disesuaikan termasuk logo.

7. 18 bulan Jaminan kualitas waktu.

9. Penggantian gratis dengan udara jika ada kesalahan yang ditemukan

10. 24 jam untuk umpan balik pertanyaan Anda
