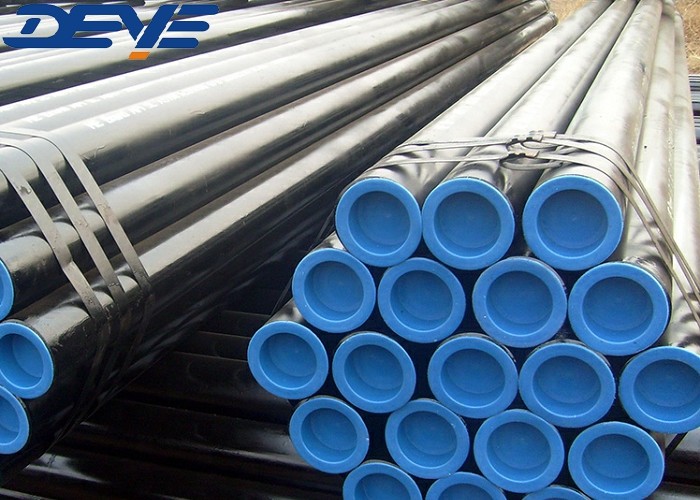

ANSI B36.10 Pipa las tanpa jahitan baja karbon dengan Sch40 Sch80

ANSI B36.10 Pipa tanpa jahitan baja karbon dengan Sch40, Sch80

Pipa tanpa jahitan diproduksi mulai dari billet baja, yang dipanaskan dan dibor untuk

Kata “seamless” berarti tidak adanya weld seam.

Desain pipa seamless memenuhi standar ASME B36.10 dan B36.19 spesifikasi

Spesifikasi ASME B36.10 mencakup ukuran pipa tanpa jahitan karbon dan baja

(dimensi dan berat) antara 1/8 dan 24 inci

Spesifikasi ASME B36.19, sebaliknya, mencakup dimensi dan berat baja tahan karat,

pipa duplex, tanpa jahitan dan las paduan nikel

Pipa tanpa jahitan komersial ditunjuk dengan ukuran pipa nominal (mewakili

kapasitas pengangkutan cairan pipa) dan dengan jadwal yang mengacu pada

ketebalan pipa (yang paling umum adalah jadwal 40, STD, XS, XXS untuk karbon / paduan

pipa, dan 10S, 40S dan 80S untuk pipa stainless steel dan paduan nikel)

Informasi produk/Deskripsi produk/Informasi dasar/spesifikasi

Teknologi/ Lembar Data Teknis

Daftar ketebalan untuk pipa tanpa jahitan menurut ANSI B36.10

Satuan: MM

Desain Dimensi

OD... Diameter luar

ID... Diameter dalam

Ketebalan dinding

L... Panjang

Jika ketebalan dinding minimum diperlukan, variasi hanya diizinkan pada sisi positif

Ujung Pengelasan Butt

ANSI / ASME B16.25-2007

Gambar 4 Rincian Bevel Las untuk GTAW Root Pass [WT > 3mm (0,12 in.) sampai 10mm (0,38 in.), Termasuk]

Catatan Umum:

a) Rincian ini berlaku untuk pengelasan busur gas tungsten (GTAW) dari lubang akar di mana ketebalan nominal lebih dari 3 mm

b) Dimensi linier dalam milimeter dengan nilai inci dalam kurung.

Persyaratan Kejujuran

pipa dan tabung tandard disediakan lurus ke mata: untuk aplikasi khusus

penyimpangan yang diizinkan dari garis lurus dapat disepakati antara pembeli dan pipa

produsen; penyimpangan maksimum yang diizinkan dari garis lurus yang terkait

untuk panjang pengukuran L harus ditunjukkan, misalnya 1mm/1000mm.

Eksentrisitas

E adalah setengah dari perbedaan antara terbesar dan terkecil

nilai ketebalan dinding (WT) dalam satu bagian silang.

Dalam bentuk mm:

Namun, eksentrisitas dinyatakan sebagai persentase dari ketebalan dinding rata-rata dari bagian silang ini

Rata-rata Diameter di dalam dan di luar

D0 adalah rata-rata aritmatika antara diameter tabung terkecil dan terbesar pada satu tabung atau tabung

Jika ketebalan dinding minimum diperlukan, variasi hanya diizinkan pada sisi positif

Ovalitas

O adalah perbedaan antara diameter terbesar dan terkecil pada setiap keliling tabung

Sebagai persentase dari diameter rata-rata ini adalah:

Oval tidak boleh bingung dengan eksentrisitas.

Proses Manufaktur Pipa Tanpa Sambungan

Pipa seamless baja ringan dari 1/8 sampai 24 inci. diproduksi dengan

yang disebut proses penggilingan colokan atau proses ekstrusi (digunakan untuk diameter yang lebih kecil),

sedangkan proses penggilingan mandrel digunakan untuk diameter yang lebih besar.

Aplikasi/Penggunaan

Pipa baja tanpa jahitan digunakan untuk berbagai aplikasi dalam industri minyak & gas:

•operasi upstream (pipa OCTG)

•Sedang (transmisi dan distribusi cairan, seperti minyak, gas, uap, asam, bubur)

•di hulu sungai (pipa proses untuk memurnikan minyak dan gas menjadi produk turunan)

• aplikasi pipa umum untuk layanan utilitas

FAQ: Pertanyaan dan Jawaban

T: Apa perbedaan antara pipa tanpa jahitan dan tabung tanpa jahitan?

A:Pipa baja tanpa jahitan tidak boleh dikelirukan dengan tabung tanpa jahitan.kata “pipe” berlaku untuk setiap tabung yang digunakan untuk menyampaikan cairan, bahwa kata “tube” berlaku untuk bagian tabung (berbagai bentuk, bulat, oval, persegi) yang digunakan untuk aplikasi struktural/mekanis, sistem instrumen,dan konstruksi peralatan bertekanan seperti boiler, penukar panas, dan superheater.

T: Apa toleransi pipa tanpa jahitan

A:Toleransi dimensi untuk pipa tanpa jahitan API 5L /A106GR.B.

1Untuk diameter luar kurang dari 2 3/8 inci (60,3 mm), toleransi diameter tubuh pipa +/- 0,5 mm. Akhir pipa +/- 0,5 mm; Toleransi dari Kebulatan untuk tubuh pipa adalah 0,9 mm (0,036 in), ujung pipa 0,6 mm (0,0024 mm).

2Untuk OD sama atau lebih dari 2 3/8 in (60.3) hingga 24 in (610 mm), (toleransi diameter) untuk badan pipa adalah +/- 0.0075D, ujung pipa +/- 0.005D tetapi maksimum +/-1.6 mm (0.063 mm);

Toleransi kebulatan untuk badan pipa≤0,015D, ujung pipa≤0,01D.

(Jika disepakati dengan produsen dan pelanggan, toleransi yang lebih ketat dapat diterapkan)

3Untuk ketebalan dinding

Di bawah 4 mm (0 0157 in), toleransi +0,6 (0,024 mm), -0,5 mm (0,020 in);

Untuk ketebalan pipa baja tanpa jahitan API 5L dalam 4 mm sampai 10 mm (0,394 in), +0, 150t, -0,125t;

Untuk ketebalan pipa tanpa jahitan API 10 mm sampai 25 mm (0,984 in), +/- 0,125 t;

Ketebalan dinding ≥25 mm, +3,7 mm atau +0,1 t (jika lebih besar) dan -3,0 mm (0,120 in) atau -0,1 t (jika lebih besar).

t untuk ketebalan,

4Untuk lurus, maksimum untuk panjang penuh, toleransi maksimum 0,15% dari panjang.

5Kejujuran, penyimpangan maksimum untuk ujung pipa, harus ≤ 0,3 mm / m.

6Panjang +/- 200 mm untuk umum, +/- 25,4 mm untuk khusus.
