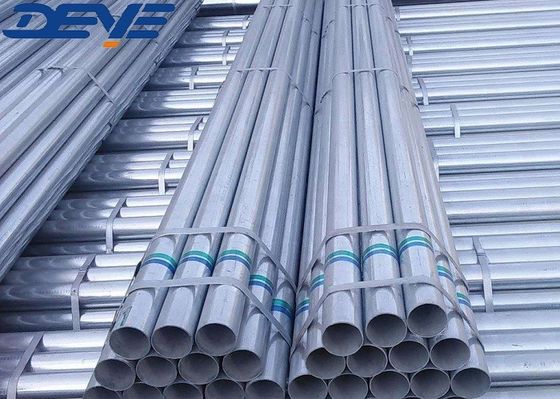

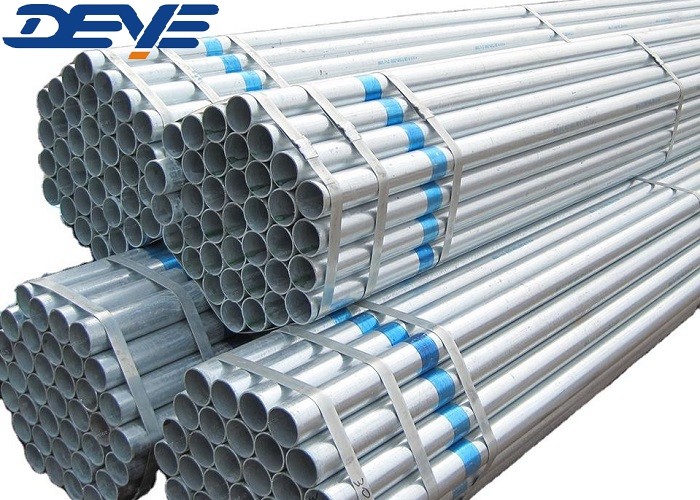

Pipa baja galvanis berlapis seng 5m-14m

Pipa tabung tanpa jahitan galvanis berlapis seng

Pipa galvanis adalah pipa baja yang telah dicelupkan ke dalam atau ionisasi lapisan seng pelindung untuk mencegah korosi dan karat.
Pipa galvanis biasanya dipasang di rumah yang dibangun. Ukuran berkisar dari DN15 1/2 "ke DN1200 48", pipa galvanis dapat dilas dan tanpa jahitan.

Pipa galvanis terutama digunakan untuk membawa air untuk memasok rumah dan bangunan komersial; juga dapat digunakan sebagai rangka perancah karena pencegahan karatnya.Pipa galvanis digunakan untuk aplikasi luar ruangan dan industri yang tak terhitung jumlahnya karena kemampuan material untuk melindungi terhadap korosi dan garam.

Informasi Produk/Deskripsi Produk/Informasi Dasar/Spesifikasi

Teknologi/ Lembar Data Teknis

Daftar ketebalan untuk pipa sesuai dengan ANSI B36.10

Satuan: MM

Desain Dimensi

OD... Diameter luar

ID... Diameter dalam

Ketebalan dinding

L... Panjang

Jika ketebalan dinding minimum diperlukan, variasi hanya diizinkan pada sisi positif

Ujung Pengelasan Butt

ANSI / ASME B16.25-2007

Gambar 4 Rincian Bevel Las untuk GTAW Root Pass [WT > 3mm (0,12 in.) sampai 10mm (0,38 in.), Termasuk]

Catatan Umum:

a) Rincian ini berlaku untuk pengelasan busur gas tungsten (GTAW) dari lubang akar di mana ketebalan nominal lebih dari 3 mm

b) Dimensi linier dalam milimeter dengan nilai inci dalam kurung.

Persyaratan Kejujuran

pipa dan tabung tandard disediakan lurus ke mata: untuk aplikasi khusus

penyimpangan yang diizinkan dari garis lurus dapat disepakati antara pembeli dan pipa

produsen; penyimpangan maksimum yang diizinkan dari garis lurus yang terkait

untuk panjang pengukuran L harus ditunjukkan, misalnya 1mm/1000mm.

Eksentrisitas

E adalah setengah dari perbedaan antara terbesar dan terkecil

nilai ketebalan dinding (WT) dalam satu bagian silang.

Dalam bentuk mm:

Namun, eksentrisitas dinyatakan sebagai persentase dari ketebalan dinding rata-rata dari bagian silang ini

Rata-rata Diameter di dalam dan di luar

D0 adalah rata-rata aritmatika antara diameter tabung terkecil dan terbesar pada satu tabung atau tabung

Jika ketebalan dinding minimum diperlukan, variasi hanya diizinkan pada sisi positif

Ovalitas

O adalah perbedaan antara diameter terbesar dan terkecil pada setiap keliling tabung

Sebagai persentase dari diameter rata-rata ini adalah:

Oval tidak boleh bingung dengan eksentrisitas.

Proses pembuatan pipa las

Aplikasi/Penggunaan

Pipa baja galvanis ini digunakan untuk berbagai aplikasi yang membutuhkan perlindungan korosi canggih,
misalnya, di luar dekat laut, pipa irigasi, pipa air, dan aplikasi listrik.

FAQ: Pertanyaan dan Jawaban

T: Apa perbedaan antara pipa tanpa jahitan dan tabung tanpa jahitan?

A:Pipa baja tanpa jahitan tidak boleh dikelirukan dengan tabung tanpa jahitan.kata “pipe” berlaku untuk setiap tabung yang digunakan untuk menyampaikan cairan, bahwa kata “tube” berlaku untuk bagian tabung (berbagai bentuk, bulat, oval, persegi) yang digunakan untuk aplikasi struktural/mekanis, sistem instrumen,dan konstruksi peralatan bertekanan seperti boiler, penukar panas, dan superheater.

T: Apa toleransi pipa tanpa jahitan

A:Toleransi dimensi untuk pipa tanpa jahitan API 5L /A106GR.B.

1Untuk diameter luar kurang dari 2 3/8 inci (60,3 mm), toleransi diameter tubuh pipa +/- 0,5 mm. Akhir pipa +/- 0,5 mm; Toleransi dari Kebulatan untuk tubuh pipa adalah 0,9 mm (0,036 in), ujung pipa 0,6 mm (0,0024 mm).

2Untuk OD sama atau lebih dari 2 3/8 in (60.3) hingga 24 in (610 mm), (toleransi diameter) untuk badan pipa adalah +/- 0.0075D, ujung pipa +/- 0.005D tetapi maksimum +/-1.6 mm (0.063 mm);

Toleransi kebulatan untuk badan pipa≤0,015D, ujung pipa≤0,01D.

(Jika disepakati dengan produsen dan pelanggan, toleransi yang lebih ketat dapat diterapkan)

3Untuk ketebalan dinding

Di bawah 4 mm (0 0157 in), toleransi +0,6 (0,024 mm), -0,5 mm (0,020 in);

Untuk ketebalan pipa baja tanpa jahitan API 5L dalam 4 mm sampai 10 mm (0,394 in), +0, 150t, -0,125t;

Untuk ketebalan pipa tanpa jahitan API 10 mm sampai 25 mm (0,984 in), +/- 0,125 t;

Ketebalan dinding ≥25 mm, +3,7 mm atau +0,1 t (jika lebih besar) dan -3,0 mm (0,120 in) atau -0,1 t (jika lebih besar).

t untuk ketebalan,

4Untuk lurus, maksimum untuk panjang penuh, toleransi maksimum 0,15% dari panjang.

5Kejujuran, penyimpangan maksimum untuk ujung pipa, harus ≤ 0,3 mm / m.

6Panjang +/- 200 mm untuk umum, +/- 25,4 mm untuk khusus.
