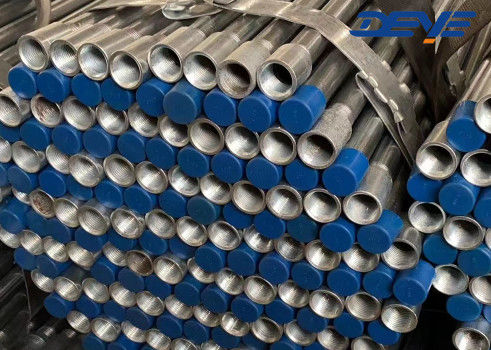

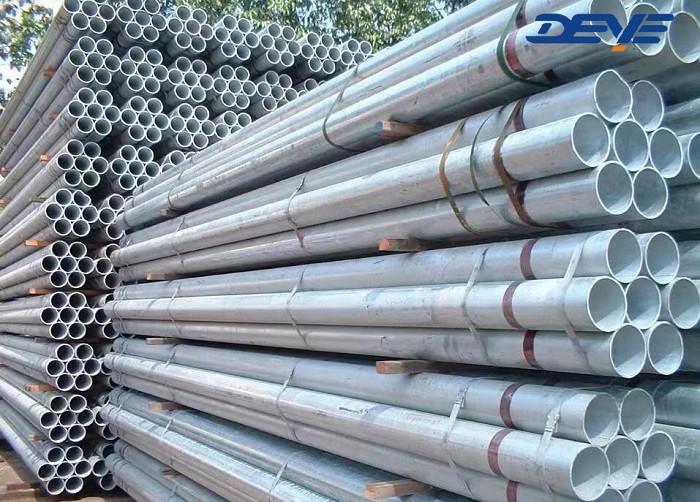

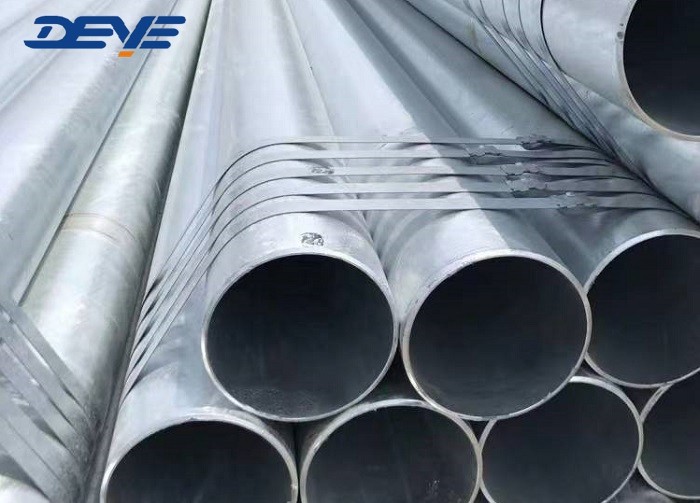

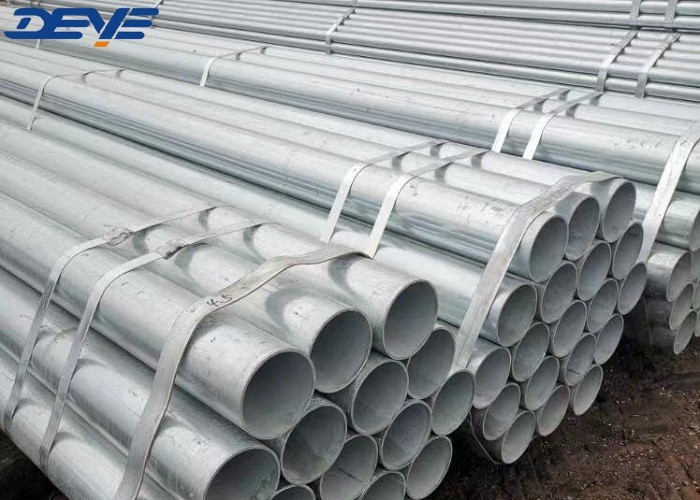

HDG pipa las tanpa jahitan Hot Dip Galvanized Dengan PE BE BSPT NPT

Hot Dip Galvanized HDG Seamless Or Welded Pipe dengan PE BE BSPT NPT

Pipa galvanisasi panas (HDG), seperti yang dirujuk adalah proses mencelupkan baja yang diproduksi ke dalam ketel atau bak seng cair.
Hot-dip galvanizing (HDG) adalah proses lapisan pada bahan baja dengan lapisan seng.
Lapisan galvanis biasanya memiliki ketebalan antara 3-8 mil (75-200 mikron).
praktik terbaik menunjukkan bahwa lubang ditekan setelah galvanisasi, menghapus lapisan pada permukaan kawin bagian dalam.

Keuntungan dari Hot.Dip Galvanzied.

1. Biaya awal yang lebih rendah. galvanisasi panas umumnya memiliki biaya awal yang paling rendah bila dibandingkan dengan perlindungan yang sebanding lainnya yang biasanya ditentukan
Biaya penerapan lapisan intensif tenaga kerja seperti melukis telah meningkat jauh lebih tinggi daripada biaya galvanisasi panas yang diterapkan di pabrik.

2. biaya perawatan yang lebih rendah / biaya jangka panjang yang lebih rendah.
Pemeliharaan bahkan lebih mahal ketika struktur terletak di
Program pemeliharaan juga selalu berdampak negatif pada produktivitas.

3. umur panjang. umur rata-rata lapisan galvanis panas dip pada anggota struktur adalah lebih dari 50 tahun di sebagian besar lingkungan pedesaan, dan antara
10 sampai 30 tahun di sebagian besar lingkungan perkotaan dan pesisir yang korosif.

4Pembersihan permukaan: pencelupan dalam asam memastikan pembersihan permukaan baja secara seragam, sebaliknya lapisan organik harus diterapkan pada abrasif yang dibersihkan dengan ledakan.
permukaan (umumnya sesuai dengan ISO 8501 - 1 hingga SA 2) dan diverifikasi oleh inspeksi pihak ketiga.
suhu lingkungan dan kelembaban relatif. hal ini menambah biaya penerapan sistem cat tugas berat.

5. Adhesi. lapisan galvanis panas dip diikat metallurgically ke permukaan baja.

6. ramah lingkungan. Lapisan tidak beracun, tidak mengandung zat yang mudah menguap.

7Kecepatan aplikasi pelapis. Lapisan pelindung penuh dapat diterapkan dalam hitungan menit, sistem cat multicoat yang sebanding, mungkin membutuhkan waktu hingga seminggu.
Aplikasi yang efektif dari lapisan galvanis panas tidak dipengaruhi oleh kondisi cuaca.

Informasi produk/Informasi dasar/spesifikasi

Teknologi/ Lembar Data Teknis

Daftar ketebalan untuk pipa tanpa jahitan menurut ANSI B36.10

Satuan: MM

Desain Dimensi

OD... Diameter luar

ID... Diameter dalam

Ketebalan dinding

L... Panjang

Jika ketebalan dinding minimum diperlukan, variasi hanya diizinkan pada sisi positif

Ujung Pengelasan Butt

ANSI / ASME B16.25-2007

Gambar 4 Rincian Bevel Las untuk GTAW Root Pass [WT > 3mm (0,12 in.) sampai 10mm (0,38 in.), Termasuk]

Catatan Umum:

a) Rincian ini berlaku untuk pengelasan busur gas tungsten (GTAW) dari lubang akar di mana ketebalan nominal lebih dari 3 mm

b) Dimensi linier dalam milimeter dengan nilai inci dalam kurung.

Persyaratan Kejujuran

pipa dan tabung tandard disediakan lurus ke mata: untuk aplikasi khusus

penyimpangan yang diizinkan dari garis lurus dapat disepakati antara pembeli dan pipa

produsen; penyimpangan maksimum yang diizinkan dari garis lurus yang terkait

untuk panjang pengukuran L harus ditunjukkan, misalnya 1mm/1000mm.

Eksentrisitas

E adalah setengah dari perbedaan antara terbesar dan terkecil

nilai ketebalan dinding (WT) dalam satu bagian silang.

Dalam bentuk mm:

Namun, eksentrisitas dinyatakan sebagai persentase dari ketebalan dinding rata-rata dari bagian silang ini

Rata-rata Diameter di dalam dan di luar

D0 adalah rata-rata aritmatika antara diameter tabung terkecil dan terbesar pada satu tabung atau tabung

Jika ketebalan dinding minimum diperlukan, variasi hanya diizinkan pada sisi positif

Ovalitas

O adalah perbedaan antara diameter terbesar dan terkecil pada setiap keliling tabung

Sebagai persentase dari diameter rata-rata ini adalah:

Oval tidak boleh bingung dengan eksentrisitas.

Proses Galvanisasi

FAQ: Pertanyaan dan Jawaban

T: Apa perbedaan antara pipa tanpa jahitan dan tabung tanpa jahitan?

A:Pipa baja tanpa jahitan tidak boleh dikelirukan dengan tabung tanpa jahitan.kata “pipe” berlaku untuk setiap tabung yang digunakan untuk menyampaikan cairan, bahwa kata “tube” berlaku untuk bagian tabung (berbagai bentuk, bulat, oval, persegi) yang digunakan untuk aplikasi struktural/mekanis, sistem instrumen,dan konstruksi peralatan bertekanan seperti boiler, penukar panas, dan superheater.

T: Apa toleransi pipa tanpa jahitan

A:Toleransi dimensi untuk pipa tanpa jahitan API 5L /A106GR.B.

1Untuk diameter luar kurang dari 2 3/8 inci (60,3 mm), toleransi diameter tubuh pipa +/- 0,5 mm. Akhir pipa +/- 0,5 mm; Toleransi dari Kebulatan untuk tubuh pipa adalah 0,9 mm (0,036 in), ujung pipa 0,6 mm (0,0024 mm).

2Untuk OD sama atau lebih dari 2 3/8 in (60.3) hingga 24 in (610 mm), (toleransi diameter) untuk badan pipa adalah +/- 0.0075D, ujung pipa +/- 0.005D tetapi maksimum +/-1.6 mm (0.063 mm);

Toleransi kebulatan untuk badan pipa≤0,015D, ujung pipa≤0,01D.

(Jika disepakati dengan produsen dan pelanggan, toleransi yang lebih ketat dapat diterapkan)

3Untuk ketebalan dinding

Di bawah 4 mm (0 0157 in), toleransi +0,6 (0,024 mm), -0,5 mm (0,020 in);

Untuk ketebalan pipa baja tanpa jahitan API 5L dalam 4 mm sampai 10 mm (0,394 in), +0, 150t, -0,125t;

Untuk ketebalan pipa tanpa jahitan API 10 mm sampai 25 mm (0,984 in), +/- 0,125 t;

Ketebalan dinding ≥25 mm, +3,7 mm atau +0,1 t (jika lebih besar) dan -3,0 mm (0,120 in) atau -0,1 t (jika lebih besar).

t untuk ketebalan,

4Untuk lurus, maksimum untuk panjang penuh, toleransi maksimum 0,15% dari panjang.

5Kejujuran, penyimpangan maksimum untuk ujung pipa, harus ≤ 0,3 mm / m.

6Panjang +/- 200 mm untuk umum, +/- 25,4 mm untuk khusus.
