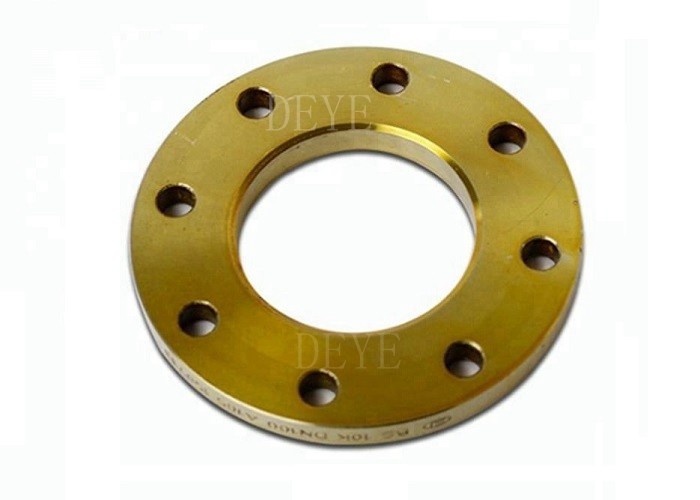

DIN SOFF Steel SO Flanges Dengan DIN 2543 DIN 2502 PN16

  • DIN SOFF Steel SO Flanges With DIN 2543 DIN 2502 PN16
Tempat asal Cina
Nama merek DEYE
Sertifikasi ISO9001:2015 PED
Nomor model PF-FL-SO12
Document Product Brochure PDF
Kuantitas min Order 10PCS
Harga USD10-USD100 each pcs
Kemasan rincian Kasus kayu lapis Fumigasi
Waktu pengiriman 30 hari untuk pesanan biasa
Syarat-syarat pembayaran T/T, L/C, D/P

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Standar ASME B16.5, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST. bahan A105, A105N, A350LF2, A182F22, F11, F56, F60, Baja tahan karat
Ukuran 1/2" ((DN15)-88" ((DN2200) Jenis solder neck, slip on, blind, socket weld, threaded, lap joint, spectacle, paddle, long weld neck, sp
Peringkat Tekanan Kelas 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, Permukaan Black,Golden Yellow, Cold Galvanized, HDG. Hitam, Kuning Emas, Galvanis Dingin, HDG. <
Menyoroti

Baja jadi flanges

,

DIN 2543 sehingga flanges

,

PN16 jadi flange
Tinggalkan pesan
Deskripsi Produk

DIN SOFF SO Flange Baja Dengan DIN 2543 DIN 2502 PN16

SOFF Flanges tergelincir di atas pipa dan kemudian dilas baik di dalam maupun di luar untuk memberikan kekuatan yang cukup dan mencegah kebocoran.
Karena biaya yang lebih rendah dan fakta bahwa kurang akurasi diperlukan ketika memotong pipa ke panjang, flang ini lebih disukai daripada flang leher las.
Tujuan dari flange FF adalah untuk menghindari momen lentur yang ditempatkan pada flange saat baut diputar.
Flang FF menghilangkan masalah ini.
Secara umum, flang wajah datar digunakan dalam aplikasi yang kurang sulit, seperti pipa air bertekanan rendah.Mereka umumnya digunakan dalam lingkungan suhu rendah dan tekanan rendah seperti sedotan pompa atau flang perawatan air.

Informasi Produk/Deskripsi Produk/Informasi Dasar/Spesifikasi

Nama produk DIN SOFF STEEL FLANGE dengan DIN2543 DIN2502 PN16
Jenis Plat, Welding Neck, Slip on, Blind, Lap joint, Threaded Flange, Socket welding, Long weld neck, Loose Flanges,
Finish wajah RF Flat Face (FF), Raised Face (RF), Ring Type Joint (RTJ)
Standar ANSI ANSI B16.5 ASME B16.47 seri A/B, API605, AWWAC207
DIN DIN 2631 DIN2632 DIN2543 DIN2502 2573 2527 2565 DIN2566 DIN 2641,2642,
GOST GOST 12820-80,GOST 12821-80,Gost Buta
Keterangan: EN1092-1:2002
JIS JIS B2220-2004, KS D3576, KS B6216, KS B1511-2007, JIS B2261; JIS B8210
BS BS4504, BS10 Tabel D/E
UNI UNI 2253-67, UNI 6091-67, UNI 2276-67, UNI 2280-67, UNI 6089-67
SABS SABS 1123
Bahan ANSI CS A105/SA 105N
Baja untuk layanan suhu rendah: A 350 Grade LF 1, A350LF2, A350LF4, A350LF6, A350LF8.
Baja tahan karat SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760
Baja paduan: WHPY45/52/65/80/A 182 Kelas F 5, A 182 Kelas F 9, A 182 Kelas F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (Flang Kacamata Buta, Spacer Ring/Spade Flange),
DIN CS RST37.2;S235JR SS 304/304L,316/316L, baja tahan karat 1.4301, 1.4404, SAF2205, SAF2507,
GOST CS CT20;16MN;SS 304/304L,316/316L
Keterangan: CS RST37.2;S235JR;C22.8SS 304/304L,316/316L
JIS CS SS400,SF440,SS 304/304L, 316/316L
BS CSRST37.2;S235JR;C22.8;Q235SS 304/304L,316/316L
UNI CSRST37.2;S235JR;C22.8;Q235SS 304/304L,316/316L
SABS CSRST37.2;S235JR;Q235;SS 304/304L,316/316L
Tekanan ANSI Kelas 150, 300, 600, 900, 1500 2500lbs, dengan ketebalan las dari STD, SCH40, SCH80, SCH160.
DIN PN6,PN10,PN16,PN25,PN40,PN64,PN100
GOST PN6,PN10,PN16,PN25
Keterangan: PN6,PN10,PN16,PN25,PN40,PN64,PN100
JIS 1K,2K,5K,10K,16K,20K,30K,40K
BS PN6,PN10,PN16,PN25,PN40,PN64,PN100
UNI PN6,PN10,PN16,PN25,PN40
SABS 600KPA,1000,1600,2500,4000
Ukuran ANSI 1/2 ′′ 60 ′′
DIN DN15-DN2000
GOST DN10-DN1600
Keterangan: DN15-DN2000
JIS 15A-1500A
BS DN15-DN2000
UNI DN10-DN2000
SABS DN10-DN600
Permukaan Minyak Black Paint, varnish, cat kuning emas, minyak anti karat, galvanisasi, Cold dan Hot Dip Galvanized dll, Zinc plating. krom plating. perawatan hitam, anodisasi, lapisan bubuk. hukumanPemasangan kuningan. dll.

Fitur / Karakteristik

•Flang baja karbon tidak boleh digunakan pada layanan di atas 425 °C

•Pelayanan suhu tinggi: Bahan baja karbon standar harus ASTM A 105, bahan yang dapat dengan aman

digunakan untuk suhu antara minus 29 °C dan 425 °C.

•Low-temperature Service: Flanges baja karbon yang digunakan untuk layanan di bawah minus 29 °C harus sesuai dengan

persyaratan uji benturan ASME B 31.3.

•ASTM A 350-LF2 adalah bahan standar untuk aplikasi suhu rendah

• Layanan Hasil Tinggi: Flang baja karbon kekuatan tinggi ASTM A694 harus sesuai dengan API Std 5L

pipa Kelas X42 sampai X65.

•Material untuk flang baja paduan rendah (11/4 Cr ¢ 1/2 Mo) harus ASTM A 182-F11.

Flang baja paduan menengah (11/2 Cr 5 Mo) adalah ASTM A 182-F5.

Teknologi/ Cara menggunakan dan memasang berbagai jenis flange

Pengelasan flang leher

Mereka dihubungkan ke pipa dengan menggunakan sambungan las Butt.

digunakan ketika pengujian sinar-X diperlukan atau jika torsi di atas persatuan adalah maksimum.

Lehernya yang panjang dan kerucut mengoptimalkan distribusi tekanan.

DIN SOFF Steel SO Flanges Dengan DIN 2543 DIN 2502 PN16 0

Flang Slip-on

Flanges jenis ini dipasang dengan dua manik las, geser pipa ke dalam.

Dengan demikian biaya instalasi lebih rendah, sehingga kurang presisi yang diperlukan untuk pemotongan pipa.

DIN SOFF Steel SO Flanges Dengan DIN 2543 DIN 2502 PN16 1

Flanges dengan benang

Mereka biasanya dipasang dengan pipa sebelumnya berujung, di tempat-tempat di mana

Kami tidak merekomendasikan untuk menginstal jika ada

variasi tekanan dalam sistem

DIN SOFF Steel SO Flanges Dengan DIN 2543 DIN 2502 PN16 2

Flang sendi telapak tangan

Mereka geser pada gasket tumpang tindih.

Biaya pemisahan

berkurang karena mudahnya memutar flange dan menyelaraskan bor.

.DIN SOFF Steel SO Flanges Dengan DIN 2543 DIN 2502 PN16 3

Flang pengelasan soket

Flang jenis ini dirancang khusus untuk diameter kecil yang lebih rendah dan tinggi

pipa dimasukkan ke dalam flange sampai kursi dan kemudian filet

diselapkan ke kubus.

DIN SOFF Steel SO Flanges Dengan DIN 2543 DIN 2502 PN16 4

Flang buta

Blind flanges digunakan untuk ujung pipa, dan mereka baut ke salah satu di atas

jenis flange.

DIN SOFF Steel SO Flanges Dengan DIN 2543 DIN 2502 PN16 5

Kelas bahan:

ASTM
Pengangkatan		 Kekuatan tarik Batas kelancaranPerpanjangan dalam50 mm. Stres Brinell 　 Charpy - V
Kekerasan
(HB)		 Energi J Suhu pengujian. oC
Ksi min. MPa Ksi min. MPa % menit. % menit. Min.
1 Tabung uji		 Rata-rata
3 tabung uji
A105 - 05 　 　 　
　 　 70 485 36 250 22 30 187 maksimal. 　 　 　
A182 - 07 　 　 　
Kelas F1 70 485 40 275 20 30 143 - 192 　 　 　
F5 70 485 40 275 20 35 143 - 217
F11 Cl. 1 60 415 30 205 20 45 121 - 174
F11 Cl. 2 70 485 40 275 20 30 143 - 207 　 　 　
F11 Cl. 3 75 515 45 310 20 30 156 - 207
F22 Cl. 1 60 415 30 205 20 35 170 maksimum.
F22 Cl. 3 75 515 45 310 20 30 　 　 　 　
F304 751 5151 30 205 30 50 156 - 207
F304L 702 4852 25 170 30 50 　
F316 751 5151 30 205 30 50 　 　 　 　
F316L 702 4852 25 170 30 50
F321 751 5151 30 205 30 50
A350 - 04 　 　 　
Kelas LF1
LF2 Cl. 1
LF2 Cl. 2		 60 - 85
70 - 95
70 - 95		 415 - 585
485 - 655
485 - 655		 30
36
36		 3 4
3 4
3 4		 205
250
250		 25
22
22		 38
30
30		 197 maksimal.
197 maksimal.
197 maksimal.		 14
16
20		 18
20
27		 -29
-46 tahun.
- 18 tahun.
LF3 Cl. 1 70 - 95 485 - 655 37.53 4 260 22 35 197 maksimal. 16 20 -101
LF3 Cl. 2 70 - 95 485 - 655 37.53 4 260 22 35 197 maksimal. 20 27 -101
A694 - 03 　 　 　
Kelas F42 60 415 42 290 20 　 　 　 　 　
F52 66 455 52 360 20
F56 68 470 56 385 20
F60 75 515 60 415 20 　 　 　 　 　
F65 77 530 65 450 20
F70 82 565 70 485 18

Proses Produksi

DIN SOFF Steel SO Flanges Dengan DIN 2543 DIN 2502 PN16 6

Standar Flanged

ASME B16.5

Ini adalah standar flange yang paling banyak digunakan di seluruh dunia.

Flanges tempa, tuang dan berlapis.

toleransi, penandaan dan pengujian untuk flange.

untuk ukuran 1/2 ∼ 24 ∼ Kelas 150#, 300#, 400#, 600#, 900# & 1500#, dan 1/2 ∼

Kelas 2500#.

ASME B16.36

Standar ini berlaku untuk flange untuk pengukuran aliran dengan pelat lubang.

Flang ASME B16.36 memiliki dimensi yang sama dengan B16.5 kecuali ketebalan minimum

yang ditingkatkan untuk memungkinkan lubang pengukuran.

Selain itu, dua slot dan baut memungkinkan pemisahan flange dan penggantian

plat pengukuran. Ini mencakup ukuran dari 1 ∼ 24 ∼ Kelas 300# sampai 1500#,

dan ukuran 1 ∼ 12 ∼ Kelas 2500 #.

MSS SP-44

Standarisasi yang digunakan untuk ketebalan tipis dan kekuatan tinggi.

berkisar dari 12 ∼ 60 ∼ Kelas 150# sampai 600# dan hingga 48 ∼ Kelas 900# saja

untuk flang leher buta dan las. diameter luar dan templat pengeboran

cocok dengan ASME sampai 36. Oleh karena itu mereka dapat digunakan dengan katup dan

Pompa sesuai dengan ASME.

ASME B16.47

Standar ini mencakup standar sebelumnya yang melengkapi dengan bahan,

tekanan nominal dan suhu dari ASME B16.5. Kelas tipe mirip dengan

MSS-SP44, tipe B sama dengan API 605.

ASME B16.20

Ini termasuk bahan, dimensi dan penandaan cincin untuk flanges baja 1/2 sampai

Kelas 150# sampai 1500#, dan 36# Kelas 900#.

API 6 A

API 6 Spesifikasi telah dibuat untuk kepala sumur dan pohon Natal.

Ini termasuk standarisasi flensa sendi panggul, yang dimensi

dapat diganti dengan ASME B16.5 tetapi menambahkan beberapa toleransi dengan semua ukuran.

Namun, karena bahan API lebih tahan, tekanan kerja maksimum

Uni API / ASME terbatas pada flange kinerja rendah.

EN1092-1

Standar Eropa ini untuk seri tunggal flanges menentukan persyaratan untuk baja melingkar

Flanges dalam sebutan PN PN 2,5 sampai PN 400 dan ukuran nominal dari DN 10 sampai DN 4000.

Standar Eropa ini menentukan jenis flange dan lapisan, dimensi, toleransi,

penyaringan, ukuran baut, permukaan permukaan penyambungan flange, penandaan, bahan, tekanan/suhu

kapasitas dan massa flange kira-kira.

Untuk tujuan standar Eropa ini, "flange" juga mencakup ujung dan kerah yang dipotong.

Standar Eropa ini berlaku untuk flang yang diproduksi sesuai dengan metode

yang dijelaskan dalam Tabel 1. Pasangan pipa tanpa gasket berada di luar ruang lingkup standar Eropa ini.

Aplikasi/Penggunaan

Flange adalah metode menghubungkan pipa, katup, pompa, dan peralatan lainnya untuk membentuk pipa

sistem untuk mengangkut air, uap, udara, gas dan minyak.

pemeriksaan, atau modifikasi.
