ANSI Hub Lap Joint LJ Flange Dengan ANSI CL150LBS 1/2''-88'
| Tempat asal | Cina |
|---|---|
| Nama merek | DEYE |
| Sertifikasi | ISO9001:2015 PED |
| Nomor model | PF-FL-SO14 |
| Document | Product Brochure PDF |
| Kuantitas min Order | 10PCS |
| Harga | USD10-USD100 each pcs |
| Kemasan rincian | Kasus kayu lapis Fumigasi |
| Waktu pengiriman | 30 hari untuk pesanan biasa |
| Syarat-syarat pembayaran | T/T, L/C, D/P |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Standar | ASME B16.5, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST. | bahan | A105, A105N, A350LF2, A182F22, F11, F56, F60, Baja tahan karat |
|---|---|---|---|
| Ukuran | 1/2" ((DN15)-88" ((DN2200) | Jenis | solder neck, slip on, blind, socket weld, threaded, lap joint, spectacle, paddle, long weld neck, sp |
| Peringkat Tekanan | Kelas 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, | Permukaan | Black,Golden Yellow, Cold Galvanized, HDG. Hitam, Kuning Emas, Galvanis Dingin, HDG. < |
| Menyoroti | ANSI LJ Flange,88in LJ Flange,Flang sendi pinggang DN15 |
||
Deskripsi Produk

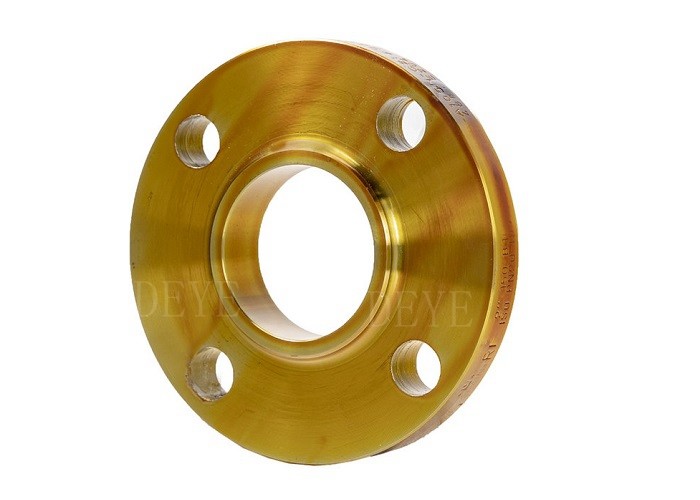

ANSI Hub Lap Joint LJ Flange Dengan ANSI CL150LBS
Flange lap-joint adalah perakitan dua komponen, dengan ujung tunggul yang memiliki flange ring lap-joint yang ditempatkan di atasnya.
Ujung tongkat kemudian dilas ke pipa, dan cincin flange dapat diputar untuk menyelaraskan dengan flange kawin.
Flanges sendi lap sangat mirip dengan flange slip-on, dengan perbedaan utama adalah bahwa ia memiliki jari-jari melengkung pada
lubang dan wajah untuk menampung sendi lap stub-end.
situasi di mana pemisahan yang sering diperlukan untuk pemeriksaan.
Informasi Produk/Deskripsi Produk/Informasi Dasar/Spesifikasi
| Nama produk | ANSI LAP JOINT LJ FLANGES Dengan CL150LBS 300LBS | |
| Jenis | Plat, Welding Neck, Slip on, Blind, Lap joint, Threaded Flange, Socket welding, Long weld neck, Loose Flanges, | |
| Finish wajah | RF Flat Face (FF), Raised Face (RF), Ring Type Joint (RTJ) | |
| Standar | ANSI | ANSI B16.5 ASME B16.47 seri A/B, API605, AWWAC207 |
| DIN | DIN 2631 DIN2632 DIN2543 DIN2502 2573 2527 2565 DIN2566 DIN 2641,2642, | |
| GOST | GOST 12820-80,GOST 12821-80,Gost Buta | |
| Keterangan: | EN1092-1:2002 | |
| JIS | JIS B2220-2004, KS D3576, KS B6216, KS B1511-2007, JIS B2261; JIS B8210 | |
| BS | BS4504, BS10 Tabel D/E | |
| UNI | UNI 2253-67, UNI 6091-67, UNI 2276-67, UNI 2280-67, UNI 6089-67 | |
| SABS | SABS 1123 | |
| Bahan | ANSI | CS A105/SA 105N |
| Baja untuk layanan suhu rendah: A 350 Grade LF 1, A350LF2, A350LF4, A350LF6, A350LF8. | ||
| Baja tahan karat SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 | ||
| Baja paduan: WHPY45/52/65/80/A 182 Kelas F 5, A 182 Kelas F 9, A 182 Kelas F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (Flang Kacamata Buta, Spacer Ring/Spade Flange), | ||
| DIN | CS RST37.2;S235JR SS 304/304L,316/316L, baja tahan karat 1.4301, 1.4404, SAF2205, SAF2507, | |
| GOST | CS CT20;16MN;SS 304/304L,316/316L | |
| Keterangan: | CS RST37.2;S235JR;C22.8SS 304/304L,316/316L | |
| JIS | CS SS400,SF440,SS 304/304L, 316/316L | |
| BS | CSRST37.2;S235JR;C22.8;Q235SS 304/304L,316/316L | |
| UNI | CSRST37.2;S235JR;C22.8;Q235SS 304/304L,316/316L | |
| SABS | CSRST37.2;S235JR;Q235;SS 304/304L,316/316L | |
| Tekanan | ANSI | Kelas 150, 300, 600, 900, 1500 2500lbs, dengan ketebalan las dari STD, SCH40, SCH80, SCH160. |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| Keterangan: | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K,2K,5K,10K,16K,20K,30K,40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| SABS | 600KPA,1000,1600,2500,4000 | |
| Ukuran | ANSI | 1/2 ′′ 60 ′′ |
| DIN | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| Keterangan: | DN15-DN2000 | |
| JIS | 15A-1500A | |
| BS | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| SABS | DN10-DN600 | |
| Permukaan | Minyak Black Paint, varnish, cat kuning emas, minyak anti karat, galvanisasi, Cold dan Hot Dip Galvanized dll, Zinc plating. krom plating. perawatan hitam, anodisasi, lapisan bubuk. hukumanPemasangan kuningan. dll. | |
Fitur / Karakteristik
•Flang baja karbon tidak boleh digunakan pada layanan di atas 425 °C
•Pelayanan suhu tinggi: Bahan baja karbon standar harus ASTM A 105, bahan yang dapat dengan aman
digunakan untuk suhu antara minus 29 °C dan 425 °C.
•Low-temperature Service: Flanges baja karbon yang digunakan untuk layanan di bawah minus 29 °C harus sesuai dengan
persyaratan uji benturan ASME B 31.3.
•ASTM A 350-LF2 adalah bahan standar untuk aplikasi suhu rendah
• Layanan Hasil Tinggi: Flang baja karbon kekuatan tinggi ASTM A694 harus sesuai dengan API Std 5L
pipa Kelas X42 sampai X65.
•Material untuk flang baja paduan rendah (11/4 Cr ¢ 1/2 Mo) harus ASTM A 182-F11.
Flang baja paduan menengah (11/2 Cr 5 Mo) adalah ASTM A 182-F5.
Teknologi/ Cara menggunakan dan memasang berbagai jenis flange
Pengelasan flang leher
Mereka dihubungkan ke pipa dengan menggunakan sambungan las Butt.
digunakan ketika pengujian sinar-X diperlukan atau jika torsi di atas persatuan adalah maksimum.
Lehernya yang panjang dan kerucut mengoptimalkan distribusi tekanan.
Flang Slip-on
Flanges jenis ini dipasang dengan dua manik las, geser pipa ke dalam.
Dengan demikian biaya instalasi lebih rendah, sehingga kurang presisi yang diperlukan untuk pemotongan pipa.
Flanges dengan benang
Mereka biasanya dipasang dengan pipa sebelumnya berujung, di tempat-tempat di mana
Kami tidak merekomendasikan untuk menginstal jika ada
variasi tekanan dalam sistem
Flang sendi telapak tangan
Mereka geser pada gasket tumpang tindih.
Biaya pemisahan
berkurang karena mudahnya memutar flange dan menyelaraskan bor.
.
Flang pengelasan soket
Flang jenis ini dirancang khusus untuk diameter kecil yang lebih rendah dan tinggi
pipa dimasukkan ke dalam flange sampai kursi dan kemudian filet
diselapkan ke kubus.
Flang buta
Blind flanges digunakan untuk ujung pipa, dan mereka baut ke salah satu di atas
jenis flange.
Kelas bahan:
| ASTM Pengangkatan |
Kekuatan tarik | Batas kelancaranPerpanjangan dalam50 mm. | Stres | Brinell | Charpy - V | |||||||
| Kekerasan (HB) |
Energi J | Suhu pengujian. oC | ||||||||||
| Ksi min. | MPa | Ksi min. | MPa | % menit. | % menit. | Min. 1 Tabung uji |
Rata-rata 3 tabung uji |
|||||
| A105 - 05 | ||||||||||||
| 70 | 485 | 36 | 250 | 22 | 30 | 187 maksimal. | ||||||
| A182 - 07 | ||||||||||||
| Kelas | F1 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 192 | ||||
| F5 | 70 | 485 | 40 | 275 | 20 | 35 | 143 - 217 | |||||
| F11 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 45 | 121 - 174 | |||||
| F11 Cl. 2 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 207 | |||||
| F11 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | 156 - 207 | |||||
| F22 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 35 | 170 maksimum. | |||||
| F22 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | ||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| A350 - 04 | ||||||||||||
| Kelas | LF1 LF2 Cl. 1 LF2 Cl. 2 |
60 - 85 70 - 95 70 - 95 |
415 - 585 485 - 655 485 - 655 |
30 36 36 |
3 4 3 4 3 4 |
205 250 250 |
25 22 22 |
38 30 30 |
197 maksimal. 197 maksimal. 197 maksimal. |
14 16 20 |
18 20 27 |
-29 -46 tahun. - 18 tahun. |
| LF3 Cl. 1 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 197 maksimal. | 16 | 20 | -101 | ||
| LF3 Cl. 2 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 197 maksimal. | 20 | 27 | -101 | ||
| A694 - 03 | ||||||||||||
| Kelas | F42 | 60 | 415 | 42 | 290 | 20 | ||||||
| F52 | 66 | 455 | 52 | 360 | 20 | |||||||
| F56 | 68 | 470 | 56 | 385 | 20 | |||||||
| F60 | 75 | 515 | 60 | 415 | 20 | |||||||
| F65 | 77 | 530 | 65 | 450 | 20 | |||||||
| F70 | 82 | 565 | 70 | 485 | 18 | |||||||
Proses Produksi
Standar Flanged
ASME B16.5
Ini adalah standar flange yang paling banyak digunakan di seluruh dunia.
Flanges tempa, tuang dan berlapis.
toleransi, penandaan dan pengujian untuk flange.
untuk ukuran 1/2 ∼ 24 ∼ Kelas 150#, 300#, 400#, 600#, 900# & 1500#, dan 1/2 ∼
Kelas 2500#.
ASME B16.36
Standar ini berlaku untuk flange untuk pengukuran aliran dengan pelat lubang.
Flang ASME B16.36 memiliki dimensi yang sama dengan B16.5 kecuali ketebalan minimum
yang ditingkatkan untuk memungkinkan lubang pengukuran.
Selain itu, dua slot dan baut memungkinkan pemisahan flange dan penggantian
plat pengukuran. Ini mencakup ukuran dari 1 ∼ 24 ∼ Kelas 300# sampai 1500#,
dan ukuran 1 ∼ 12 ∼ Kelas 2500 #.
MSS SP-44
Standarisasi yang digunakan untuk ketebalan tipis dan kekuatan tinggi.
berkisar dari 12 ∼ 60 ∼ Kelas 150# sampai 600# dan hingga 48 ∼ Kelas 900# saja
untuk flang leher buta dan las. diameter luar dan templat pengeboran
cocok dengan ASME sampai 36. Oleh karena itu mereka dapat digunakan dengan katup dan
Pompa sesuai dengan ASME.
ASME B16.47
Standar ini mencakup standar sebelumnya yang melengkapi dengan bahan,
tekanan nominal dan suhu dari ASME B16.5. Kelas tipe mirip dengan
MSS-SP44, tipe B sama dengan API 605.
ASME B16.20
Ini termasuk bahan, dimensi dan penandaan cincin untuk flanges baja 1/2 sampai
Kelas 150# sampai 1500#, dan 36# Kelas 900#.
API 6 A
API 6 Spesifikasi telah dibuat untuk kepala sumur dan pohon Natal.
Ini termasuk standarisasi flensa sendi panggul, yang dimensi
dapat diganti dengan ASME B16.5 tetapi menambahkan beberapa toleransi dengan semua ukuran.
Namun, karena bahan API lebih tahan, tekanan kerja maksimum
Uni API / ASME terbatas pada flange kinerja rendah.
EN1092-1
Standar Eropa ini untuk seri tunggal flanges menentukan persyaratan untuk baja melingkar
Flanges dalam sebutan PN PN 2,5 sampai PN 400 dan ukuran nominal dari DN 10 sampai DN 4000.
Standar Eropa ini menentukan jenis flange dan lapisan, dimensi, toleransi,
penyaringan, ukuran baut, permukaan permukaan penyambungan flange, penandaan, bahan, tekanan/suhu
kapasitas dan massa flange kira-kira.
Untuk tujuan standar Eropa ini, "flange" juga mencakup ujung dan kerah yang dipotong.
Standar Eropa ini berlaku untuk flang yang diproduksi sesuai dengan metode
yang dijelaskan dalam Tabel 1. Pasangan pipa tanpa gasket berada di luar ruang lingkup standar Eropa ini.
Aplikasi/Penggunaan
Flange adalah metode menghubungkan pipa, katup, pompa, dan peralatan lainnya untuk membentuk pipa
sistem untuk mengangkut air, uap, udara, gas dan minyak.
pemeriksaan, atau modifikasi.
