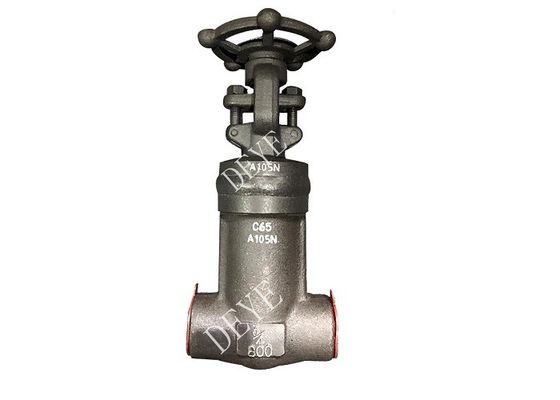

A105N Valve Gas Minyak Baja Digiling PSB Globe Valve Dengan 800lbs GVF-001500-N
| Tempat asal | Cina |
|---|---|
| Nama merek | DEYE |
| Sertifikasi | ISO9001:2015 PED |
| Nomor model | DY-V-19 |
| Document | Product Brochure PDF |
| Kuantitas min Order | 10PCS |
| Harga | USD2-USD20000 each |
| Kemasan rincian | kotak karton + kotak kayu lapis atau karton + Palet |
| Waktu pengiriman | 20 hari untuk pesanan biasa, 7 hari untuk barang yang ditebar |
| Syarat-syarat pembayaran | T/T, L/C, D/P |
| Menyediakan kemampuan | 1000PCS SATU BULAN |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Menyoroti | A105N katup gas minyak,Katup gas minyak baja tempa,800lbs katup bola |
||
|---|---|---|---|
Deskripsi Produk
Katup bolaadalah jenis katup yang digunakan untuk mengatur aliran dalam pipa, yang terdiri dari colokan bergerak atau elemen disk dan kursi cincin stasioner dalam tubuh umumnya bulat
Katup bola dinamakan untuk bentuk tubuh bola dengan dua bagian tubuh yang dipisahkan oleh baffle internal.Ini memiliki bukaan yang membentuk kursi di mana colokan bergerak dapat di skru untuk menutup (atau menutup) katup. colokan juga disebut disk. Dalam katup bola, colokan dihubungkan ke batang yang dioperasikan oleh aksi sekrup menggunakan roda tangan di katup manual.katup bola otomatis menggunakan batang halus daripada berujung dan dibuka dan ditutup oleh perakitan aktuator.
Informasi Produk / Deskripsi Produk / Informasi Dasar / Spesifikasi
| Standar |
BS1873//BS 5352 katup bola cor dan tempa BS1868 katup kontrol API600 Bolted Bonnet Steel Gate Valves untuk Industri Minyak dan Gas Alam API602 katup baja tempa API603 Katup baja tahan karat API6D katup gerbang, katup colokan dan katup bola API609 Katup kupu-kupu API594 Wafer, katup cek lug |
| Jenis | Klep kupu-kupu, katup bola, katup gerbang, katup cek, katup globe, katup colokan, saringan |
| Ukuran | 1/2 "-48 DN15-DN1200" katup bola adalah 1/2 ′′ untuk 16 ′′ |
| Hentikan Koneksi | Ujung Flange, RF, FF, RTJ, LM, Ujung BW, Ujung Bergaris NPT, BSPT, BSPP, Ujung Las Soket |
| Jangkauan Tekanan |
CL150LBS, 300LBS, 600LBS, 800LBS 900LBS, 1500LBS, 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| Permukaan | Acid pickling, Polished, Galvanized, Painting, Epoxy Power Coated |
Daftar Bahan Kelas
| Bahan Utama | Standar | |||||||
| Casting | Bar atau Forging | |||||||
| ASTM | DIN (W-Nr.) | UNS-Tidak. | JIS | ASTM | DIN (W-Nr.) | UNS-Tidak. | JIS | |
| Baja tahan karat Martenstic | ||||||||
| 13Cr-4Ni-0,8Mo | A743 CA6NM | 1.4313 | J91540 | SCS6 | A276 S41500 | 1.4313 | S41500 | - Apa yang terjadi? |
| Baja tahan karat austenit | ||||||||
| 18Cr-8Ni | A351 CF8 | 1.4308 | J92600 | SCS13A | A276 304 | 1.4301 | S30400 | SUS 304 |
| 18Cr-8Ni-LS(1) | ||||||||
| 18Cr-8Ni-LC(2) | A351 CF3 | 1.4306 | J92500 | SCS19A | A276 304L | 1.4306 | S30403 | SUS 304L |
| 18Cr-9Ni-2Mo | A351 CF8M | 1.4408 | J92900 | SCS14A | A276 316 | 1.4401 | S31600 | SUS 316 |
| 18Cr-9Ni-2Mo-LS(1) | ||||||||
| 18Cr-9Ni-2Mo-LC(2) | A351 CF3M | 1.4404 | J92800 | SCS16A | A276 316L | 1.4404 | S31603 | SUS 316L |
| 18Cr-10Mi-Nb | A351 CF8C | 1.4552 | J92710 | SCS21 | A276 347 | 1.455 | S34700 | SUS 347 |
| 18Cr-12Ni-3.5Mo | A351 CG8M | - Apa yang terjadi? | J93000 | - Apa yang terjadi? | A276 317 | 1.4449 | S31700 | SUS 317 |
| 18Cr-12Ni-3.5Mo-LC(2) | A351 CG3M | - Apa yang terjadi? | J92999 | - Apa yang terjadi? | A276 317L | 1.4438 | S31703 | SUS 317L |
| 18Cr-13Ni-4.5Si | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? |
| 21Cr-29Ni-2.5Mo-3.5Cu | A351 CN7M | 1.4536 | J95150 | SCS23 | A473 N08020 | 2.466 | N08020 | - Apa yang terjadi? |
| 21Cr-29Ni-2.7Mo-3.2Cu-LC(2) | A990 CN3MCu | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | |
| 25Cr-20N | A351 CK20 | - Apa yang terjadi? | J94202 | SCS18 | A276 310S | 1.4845 | S31008 | SUS 310S |
| 33Ni-20Cr-45Fe-Nbi | A351 CT15C | 1.4859 | N28820 | - Apa yang terjadi? | B408 N08800 | 1.4876 | N08800 | NCF800 |
| Baja tahan karat super austenit | ||||||||
| 21Cr-24Ni-6.5Mo-N | A351 CN3MN | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | B691 N08367 | - Apa yang terjadi? | N08367 | SUS 836L |
| 25Cr-24Ni-6.5Mo-N | A351 CN3MN mod. | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? |
| 20Cr-18Ni-6.5Mo-N-Cu | A351 CK3MCuN | - Apa yang terjadi? | J93254 | - Apa yang terjadi? | A276 S31254 | - Apa yang terjadi? | S31254 | - Apa yang terjadi? |
| Baja tahan karat dupleks | ||||||||
| 22Cr-5Ni-3Mo-N | A995 Gr.4A CD3MN | - Apa yang terjadi? | J92205 | - Apa yang terjadi? | A276 UNS32205 | 1.4462 | S32205 | SUS 329J3L |
| 25Cr-5Ni-Mo-Cu | A890 Gr.1A CD4MCu | - Apa yang terjadi? | J93370 | - Apa yang terjadi? | A790 UNS31260 | - Apa yang terjadi? | S31260 | - Apa yang terjadi? |
| Baja tahan karat super dupleks | ||||||||
| 25Cr-7Ni-3Mo-N | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | SCS10 | A479 S32750 | 1.446 | S32750 | SUS 329J4L |
| 28Cr-7Ni-4Mo-N | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | SCS10 mod. | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? | - Apa yang terjadi? |
| 25Cr-7Ni-3Mo-Cu-N-W | A890 Gr.6A CD3MWCuN | 1.4468 | J93380 | - Apa yang terjadi? | A479 S32750 | 1.446 | S32750 | - Apa yang terjadi? |
| 25Cr-7Ni-4Mo-N | A890 Gr.5A CE3MN | - Apa yang terjadi? | J93404 | - Apa yang terjadi? | A479 S32750 | 1.446 | S32750 | - Apa yang terjadi? |
Bahan suhu tinggi CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5
Bahan suhu rendah A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
Bahan paduan: Perunggu, IN Conoy, DUPLEX SS, paduan 20, Hastelloy C 276, Hastelloy B
Uji Teknis Teknis
| Tes Shell | 1.5xtekanan kerja | ||||
| Uji segel | 1.1x Tekanan Kerja | ||||
| uji udara untuk segel | 0.6Mpa melalui udara | ||||
| Ukuran katup | Durasi uji minimal (detik) | ||||
| DN | NPS | Kerang Malam. 编` |
Kursi belakang (untuk katup dengan fitur kursi belakang) | Katup kontrol penutupan (API 594) | Penutupan katup lainnya |
| ≤ 50 | ≤ 2" | 15 | 15 | 60 | 15 |
| 65 sampai 150 | 2 1/2 "untuk 6" | 60 | 60 | 60 | 60 |
| 200 sampai 300 | 8 "-12" | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥14" | 300 | 60 | 120 | 120 |
| a Durasi pengujian adalah periode pemeriksaan setelah katup sepenuhnya siap dan berada di bawah tekanan penuh. | |||||
| Tingkat kebocoran maksimum yang diizinkan untuk uji penutupan | |||||||
| Ukuran katup | Semua klep duduk elastis | Katup yang ditempatkan pada logam kecuali cek | Katup kontrol berpenempatan logam | ||||
| DN (mm) |
NPS | Tes Cairan (tetes/menit) | Tes gas (gelembung/menit) | Tes cairan (cc/menit) | Uji gas (m3/jam) | Uji gas (ft3/h) | |
| ≤ 50 | ≤ 2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a Untuk tes cairan, 1 ml dianggap setara dengan 16 tetes. b Tidak ada kebocoran selama durasi uji minimal yang ditentukan. Untuk uji cairan, 0 tetes berarti tidak ada kebocoran yang terlihat selama durasi uji minimum yang ditentukan. Untuk uji gas,0 gelembung berarti kurang dari 1 gelembung per durasi uji minimal yang ditentukan. |
|||||||
Halaman katalog GLOBE Valves/Daftar Dimensi
Aplikasi:
Katup adalah produk industri komponen universal yang banyak digunakan di banyak industri, seperti minyak bumi, petrokimia, kimia, metalurgi, listrik, konservasi air, konstruksi perkotaan,mesin, batubara, makanan, air laut, minyak, penyulingan, lingkungan, energi.
Standar referensi:
API 600: katup karbon dan paduan cor
API 603: katup baja tahan karat
API 602/BS 5352: katup tempa
API 6D: lempeng dan melalui katup saluran untuk pipa
API 598 dan BS EN 12266-1: pengujian katup
ASME B16.10: dimensi berhadapan untuk katup
ASME B16.5 dan ASME B16.47: sambungan flanged
ASME B16.25Desain sambungan las punggung
ASME B16.34: Nominal tekanan Nominal tekanan dan suhu menurut kelas bahan
ISO 7-1:1994, Benang pipa di mana sendi yang kedap tekanan dibuat pada benang Bagian 1: Dimensi, toleransi
dan penunjukan.
ISO 4200:1991, Tabung baja ujung polos, las dan tanpa jahitan
ISO 5208:1993, Klep industri ️ pengujian tekanan klep.
ISO 5209:1977, Katup industri tujuan umum
ISO 5210:1991, Klep industri ¥ alat pemegang alat pemicu katup multi-putaran.
ISO 5752: ?? 1), Katup logam untuk digunakan dalam sistem pipa flanged ?? Dimensi berhadapan dan berhadapan tengah.
ISO 6708:1995, Komponen pipa Definisi dan pemilihan DN (ukuran nominal).
ISO 7005-1:1992, Flanges logam Bagian 1: Flanges baja.
ISO 7268:1983Komponen pipa
ASME B1.1:1989, Benang sekrup satu inci (bentuk benang UN dan UNR).
ASME B1.51988 (R1994), benang sekrup Acme.
ASME B1.8"1988 (R1994), benang sekrup Stub Acme.
ASME B1.12:1987 (R1992), benang sekrup ️ gangguan kelas 5 ️ benang yang cocok.
ASME B1.20.11983 (R1992), benang pipa, tujuan umum (inci).
ASME B16.5:1996, Flanges pipa dan fittings flanged.
ASME B16.34:1996, Katup Flanged, threaded dan ujung las.
ASME B18.2.2:1987 (R1993), Kacang persegi dan hex (seri inci).
ASTM A193:1996, Spesifikasi untuk baja paduan dan bahan baut baja tahan karat untuk layanan suhu tinggi.
ASTM A194:1996, Spesifikasi untuk kacang baja karbon dan paduan untuk baut untuk tekanan tinggi dan suhu tinggi
layanan.
ASTM A307:1994, Spesifikasi untuk baut baja karbon, kekuatan tarik 60 000 psi.
MSS SP-55:1985 (R1990), standar kualitas untuk casting baja, pemeriksaan permukaan visual.
1) Untuk dipublikasikan (Revisi ISO 5752:1982)
