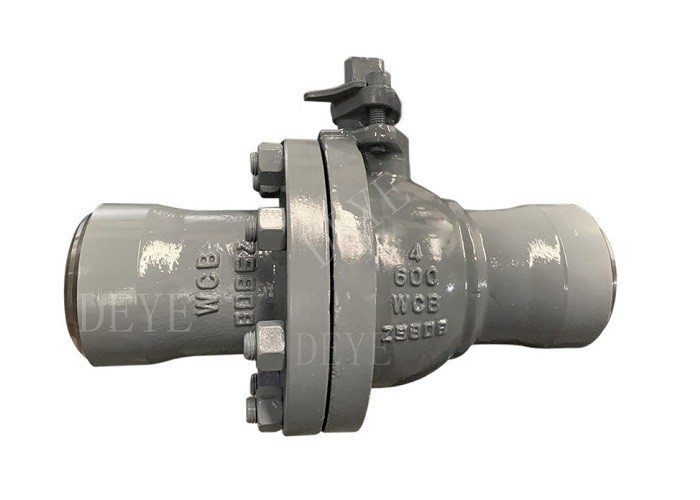

A216 WCB Customized Carbon Steel Ball Valve Dengan Ujung Las BV-600-04W
| Tempat asal | Cina |
|---|---|
| Nama merek | DEYE |
| Sertifikasi | ISO9001:2015 PED |
| Nomor model | DY-V-11 |
| Document | Product Brochure PDF |
| Kuantitas min Order | 10PCS |
| Harga | USD2-USD20000 each |
| Kemasan rincian | kotak karton + kotak kayu lapis atau karton + Palet |
| Waktu pengiriman | 20 hari untuk pesanan biasa, 7 hari untuk barang yang ditebar |
| Syarat-syarat pembayaran | T/T, L/C, D/P |
| Menyediakan kemampuan | 1000PCS SATU BULAN |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Menyoroti | A216 katup bola baja karbon,WCB katup bola baja karbon,API6D cs katup bola |
||
|---|---|---|---|
Deskripsi Produk
Katup bolamemiliki cakram bola untuk membuka dan menutup aliran cairan.karena desain mereka menjamin penyegelan yang sangat ketat dan bebas kebocoran bahkan setelah bertahun-tahun operasi. Dua jenis utama katup bola adalah desain terapung dan trunnion (masuk sisi atau atas). Tubuhnya dapat dibuang atau ditempa dan monolitik atau terbagi (dalam 2 atau 3 bagian).34 adalah spesifikasi utama.
Informasi Produk / Deskripsi Produk / Informasi Dasar / Spesifikasi
| Standar API VALVE |
API6D katup gerbang, katup colokan dan katup bola API600 Bolted Bonnet Steel Gate Valves untuk Industri Minyak dan Gas Alam API602 katup baja tempa API603 Katup baja tahan karat API609 Katup kupu-kupu API594 Wafer, katup cek lug BS1868 katup kontrol BS1873//BS 5352 katup bola cor dan tempa |
| Jenis katup | Klep kupu-kupu, katup bola, katup gerbang, katup cek, katup globe, katup colokan, saringan |
| Katup bola dengan bola terapung dan bola trunnion dipasang, Badan dengan 1pc. 2pcs. 3pcs Split tipe | |
| Ukuran | 1/2 "-48 DN15-DN1200" |
| Hentikan Koneksi | Ujung Flange, RF, FF, RTJ, LM, Ujung BW, Ujung Bergaris NPT, BSPT, BSPP, Ujung Las Soket |
| Jangkauan Tekanan |
CL150LBS, 300LBS, 600LBS, 800LBS 900LBS, 1500LBS, 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| Permukaan | Acid pickling, Polished, Galvanized, Painting, Epoxy Power Coated |
Daftar Bahan Kelas
| Bal Ventil pasokan lingkup | |||||
| Standar | ANSI B16.34 / API600 / API6D/ DIN EN | ||||
| Konstruksi | Tipe Side Entry, 2-pc, 3-pc body, Top Entry Type 1 pc Body | ||||
| Jenis bola | Bola terapung dari ukuran 1/2 "-12", Trunnion dipasang bola dari 2"-48" | ||||
| Hubungan | Flanges RF, RTJ, ujung berujung NPT BSPT, ujung soket, ujung las but | ||||
| Tekanan | 150LBS-1500LBS, 1000WOG, 2000WOG, 3000WOG | ||||
| Akuator | Manual dengan tuas/kotak gigi; Motor. Aktuator listrik, aktuator pneumatik | ||||
| Bahan bagian sesuai dengan aplikasi yang berbeda | |||||
| Tidak. | Nama Bagian | Baja karbon | Baja tahan karat | Duplex SS | Karbon S tel |
| 1 | Tubuh | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 2 | Bonet | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 3 | Bola | A105+ENP//A182-F304 | A182- F316 | SAF2205/2507 | A182- F304 |
| 4 | Batang | A276- 304 | A276 - 316 | SAF2205/2507 | A276- 304 |
| 5 | Kursi | A105+ENP | A182- F316 | SAF2205/2507 | A350- LF2+ENP |
| 6 | Pengisi kursi | PTFE yang diisi kaca | |||
| 7 | Air mancur kursi | A313- 304 | Inconel X- 750 | Inconel X- 750 | A313- 304 |
| 8 | Kursi O-Ring | NPR | Viton | PTFE | Viton |
| 9 | Stem O- Ring | NBR 2) | Viton 2) | PTFE | Viton 2) |
| 10 | Gasket bonet | Grafit+304 | Grafit+316 | PTFE+2205 | Grafit+304 |
| 11 | Bonet O- Ring | NBR | Viton | PTFE | Viton |
| 12 | Anti-statis Spring | A313- 304 | A313- 316 | SAF2205/2507 | A313- 304 |
| 13 | Tutup bagian bawah | A216- WCB | A182- F316 | SAF2205/2507 | A182- F304 |
| 14 | Bonnet Stud | A193- B7 | A193- B8 | A193- B8 | A320- L7 |
| 15 | Bonnet Stud Nut | A194- 2H | A194-8 | A194-8 | A194- 4 |
| 16 | Trunnion | A276- 304 | A276 - 316 | A276 - 316 | A276- 304 |
| 17 | Bantalan Trunnion | 304+PTFE | 316+PTFE | 316+PTFE | 304+PTFE |
| 18 | Gland Flange | A216- WCB | A351- CF8M | A351- CF8M | A352- LCB |
| 19 | Gland Bolt | A193- B7 | A193- B8 | A193- B8 | A193- B7 |
| 20 | Stop plat | Baja Karbon+Zn | Baja Karbon+Zn | Baja karbon | |
| 21 | Pegang | Baja karbon | |||
Bahan suhu tinggi CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5
Bahan suhu rendah A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
Bahan paduan: Perunggu, IN Conoy, DUPLEX SS, paduan 20, Hastelloy C 276, Hastelloy B
Uji Teknis Teknis
| Tes Shell | 1.5xtekanan kerja | ||||
| Uji segel | 1.1x Tekanan Kerja | ||||
| uji udara untuk segel | 0.6Mpa melalui udara | ||||
| Ukuran katup | Durasi uji minimal (detik) | ||||
| DN | NPS | Kerang Malam. 编` |
Kursi belakang (untuk katup dengan fitur kursi belakang) | Katup kontrol penutupan (API 594) | Penutupan katup lainnya |
| ≤ 50 | ≤ 2" | 15 | 15 | 60 | 15 |
| 65 sampai 150 | 2 1/2 "untuk 6" | 60 | 60 | 60 | 60 |
| 200 sampai 300 | 8 "-12" | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥14" | 300 | 60 | 120 | 120 |
| a Durasi pengujian adalah periode pemeriksaan setelah katup sepenuhnya siap dan berada di bawah tekanan penuh. | |||||
| Tingkat kebocoran maksimum yang diizinkan untuk uji penutupan | |||||||
| Ukuran katup | Semua klep duduk elastis | Katup yang ditempatkan pada logam kecuali cek | Katup kontrol berpenempatan logam | ||||
| DN (mm) |
NPS | Tes Cairan (tetes/menit) | Tes gas (gelembung/menit) | Tes cairan (cc/menit) | Uji gas (m3/jam) | Uji gas (ft3/h) | |
| ≤ 50 | ≤ 2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a Untuk tes cairan, 1 ml dianggap setara dengan 16 tetes. b Tidak ada kebocoran selama durasi uji minimal yang ditentukan. Untuk uji cairan, 0 tetes berarti tidak ada kebocoran yang terlihat selama durasi uji minimum yang ditentukan. Untuk uji gas,0 gelembung berarti kurang dari 1 gelembung per durasi uji minimal yang ditentukan. |
|||||||
Halaman katalog katup bola/Daftar dimensi
Aplikasi:
Katup adalah produk industri komponen universal yang banyak digunakan di banyak industri, seperti minyak bumi, petrokimia, kimia, metalurgi, listrik, konservasi air, konstruksi perkotaan,mesin, batubara, makanan, air laut, minyak, penyulingan, lingkungan, energi.
Uap, LPG.
Standar referensi:
API 600: katup karbon dan paduan cor
API 603: katup baja tahan karat
API 602/BS 5352: katup tempa
API 6D: lempeng dan melalui katup saluran untuk pipa
API 598 dan BS EN 12266-1: pengujian katup
ASME B16.10: dimensi berhadapan untuk katup
ASME B16.5 dan ASME B16.47: sambungan flanged
ASME B16.25Desain sambungan las punggung
ASME B16.34: Nominal tekanan Nominal tekanan dan suhu menurut kelas bahan
ISO 7-1:1994, Benang pipa di mana sendi yang kedap tekanan dibuat pada benang Bagian 1: Dimensi, toleransi
dan penunjukan.
ISO 4200:1991, Tabung baja ujung polos, las dan tanpa jahitan
ISO 5208:1993, Klep industri ️ pengujian tekanan klep.
ISO 5209:1977, Katup industri tujuan umum
ISO 5210:1991, Klep industri ¥ alat pemegang alat pemicu katup multi-putaran.
ISO 5752: ?? 1), Katup logam untuk digunakan dalam sistem pipa flanged ?? Dimensi berhadapan dan berhadapan tengah.
ISO 6708:1995, Komponen pipa Definisi dan pemilihan DN (ukuran nominal).
ISO 7005-1:1992, Flanges logam Bagian 1: Flanges baja.
ISO 7268:1983Komponen pipa
ASME B1.1:1989, Benang sekrup satu inci (bentuk benang UN dan UNR).
ASME B1.51988 (R1994), benang sekrup Acme.
ASME B1.8"1988 (R1994), benang sekrup Stub Acme.
ASME B1.12:1987 (R1992), benang sekrup ️ gangguan kelas 5 ️ benang yang cocok.
ASME B1.20.11983 (R1992), benang pipa, tujuan umum (inci).
ASME B16.5:1996, Flanges pipa dan fittings flanged.
ASME B16.34:1996, Katup Flanged, threaded dan ujung las.
ASME B18.2.2:1987 (R1993), Kacang persegi dan hex (seri inci).
ASTM A193:1996, Spesifikasi untuk baja paduan dan bahan baut baja tahan karat untuk layanan suhu tinggi.
ASTM A194:1996, Spesifikasi untuk kacang baja karbon dan paduan untuk baut untuk tekanan tinggi dan suhu tinggi
layanan.
ASTM A307:1994, Spesifikasi untuk baut baja karbon, kekuatan tarik 60 000 psi.
MSS SP-55:1985 (R1990), standar kualitas untuk casting baja, pemeriksaan permukaan visual.
1) Untuk dipublikasikan (Revisi ISO 5752:1982)
