Fittings pipa pipa pipa minyak bumi baja karbon silang dengan A234 WPB

Fittings pipa pipa pipa minyak bumi baja karbon silang dengan A234 WPB

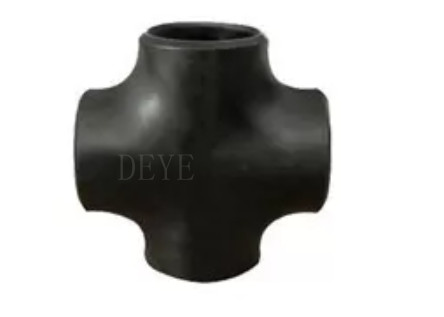

ASME B16.9 silangCross tee biasanya menghasilkan tekanan tinggi pada pipa karena perubahan suhu, karena mereka berada di pusat empat titik koneksi.tee lebih stabil dari salib, karena tee berperilaku seperti bangku tiga kaki, sementara salib berperilaku seperti bangku empat kaki. ross digunakan dalam banyak aplikasi, sebagai persimpangan untuk memotong pipa,Cross dapat digunakan dalam industri yang luas seperti minyak dan gas, petrokimia, pembangkit listrik, farmasi, pembuatan kertas, industri gas alam dan pabrik kimia.

Daftar ketebalan untuk lampiran pipa ANSI B16.9

Satuan: mm

Dimensi Tees lurus dan Salib

Dimensi Mengurangi Outlet Tees dan Mengurangi Outlet Crosses

pipa cairan tekanan rendah dan menengah, boiler, industri minyak bumi dan gas alam, pengeboran, industri kimia,

industri listrik, pembuatan kapal, peralatan pupuk dan pipa, konstruksi, petrokimia, industri farmasi, dll.

Pengangkatan: A 234/A 234M ?? 05 Spesifikasi Standar untuk Fittings Pipe dari baja karbon tempa dan baja paduan untuk
Layanan suhu sedang dan tinggi

Spesifikasi ini mencakup baja karbon tempa dan baja paduan dari konstruksi tanpa jahitan dan las yang ditutupi
oleh revisi terbaru ASME B16.9, B16.11, MSS SP-79, dan MSS SP-95.
Fittings yang berbeda dari ASME dan
Standar MSS harus disediakan sesuai dengan persyaratan tambahan S58 dari spesifikasi A 960.

Persyaratan kimia (Komposisi, %)

^{Persyaratan Kinerja Mesin}

Spesifikasi ASME B16.9 untuk Fittings Terseludup Butt

Spesifikasi ASME B16.9 dirancang untuk fittings las butt yang digunakan dalam pipa konstruksi industri.

tee, cross, cap, reducer, dll.

Lingkup Standar

Standar ini mencakup spesifikasi dari NPS 1/2 hingga NPS 48 (DN15-DN1200) fittings pipa bergelombang yang tersusun pada tongkat

dimensi keseluruhan, nilai toleransi, metode pengujian dan penandaan.

Perlengkapan Khusus

Perlengkapan khusus di sini mengacu pada ukuran khusus, bentuk dan toleransi yang disepakati antara pembeli dan produsen.

Fittings yang diproduksi

Bagian samping dan perlengkapan lainnya yang dibuat dengan pengelasan lingkar atau persimpangan dianggap sebagai pembuatan pipa

tidak bisa menerapkan standar ini.

Satuan di bawah ASME B16.9 harus dinyatakan dalam SI (Metric) dan U.S. Customary Units.

Standar Referensi

Tidak dianggap praktis untuk mengidentifikasi edisi spesifik dari setiap standar dan spesifikasi dalam referensi individu.

Produk yang dibuat sesuai dengan edisi standar sebelumnya dan dalam semua aspek lainnya sesuai dengan standar ini

akan dianggap telah dipenuhi.

ASME B16.5: Pipe Flanges dan Fitting Flanged: NPS 1 ¢2 Melalui NPS 24 Metric / Inch Standard

ASME B16.25: Untuk ujung las punggung

ASME B31: Kode untuk Pipa Tekanan

ASME B31.3: Proses Piping

ASME B36.10M, Pipa baja las dan tanpa jahitan

ASME B36.19M, Pipa baja tahan karat

Kode ASME Boiler dan Kapal Tekanan

ASTM A234/A234M-17, Spesifikasi untuk Fitting Pipe dari Baja Karbon dan Baja Alloy untuk

Layanan suhu sedang dan tinggi

ASTM A403/A403M-16, Spesifikasi untuk Fittings pipa austenit stainless steel tempa

ASTM A420/A420M-16, Spesifikasi untuk Fitting Pipe dari Baja Karbon dan Baja Alloy untuk

LowTemperature Service

ASTM A815/A815M-14e1, Spesifikasi untuk Fittings Pipa Baja Rinsless Ferritic, Ferritic/Austenitic dan Martensitic

ASTM A960/A960M-16a, Spesifikasi untuk Persyaratan Umum untuk Fittings Pipa Baja Logam

ASTM E29-13, Praktek untuk Menggunakan Angka Penting dalam Data Uji untuk Menentukan Kesesuaian dengan Spesifikasi

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Untuk bahan logam lainnya (Aluminium, Titanium, Nikel, dan paduan).

T: Pelanggan meminta fittings las butt di A105:

A: Bahan yang paling umum dari baja karbon buttweld adalah A234WPB.

Namun tidak ada hal seperti A105 atau A106 butt las Fitting A106 Gr.B adalah untuk pipa kelas.

Fittings A234WPB terbuat dari pipa A106GR.B. A105 adalah bahan dari Bar ditempa untuk

Fittings Tekanan Tinggi atau Flange

T: Pelanggan meminta “Normalized” fittings las butt:

A: Ini juga adalah kesalahpahaman karena flange tersedia dalam A105 dan A105 N, di mana N berarti normal.

Namun, tidak ada hal seperti A234WPBN.

bahwa proses pengolahan panas normal dilakukan, terutama untuk siku dan Tees pelanggan membutuhkan

Fittings las butt yang telah dinormalisasi harus meminta fittings WPL6 yang memiliki hasil tinggi dan dinormalisasi sebagai prosedur standar.

T: Pelanggan lupa menyebutkan jadwal pipa:

A: Fittings Buttweld dijual sesuai ukuran pipa tetapi jadwal pipa harus ditentukan untuk mencocokkan ID fitting untuk

Jika tidak ada jadwal yang disebutkan, kita akan berasumsi dinding standar diminta.

Q; Pelanggan lupa untuk menyebutkan pengikat pengelasan butt las las atau tanpa jahitan:

A: Fittings las butt tersedia dalam konfigurasi las dan tanpa jahitan.

atau stainless steel fittings terbuat dari pipa tanpa jahitan dan umumnya lebih mahal.

TIDAK umum dalam ukuran yang lebih besar dari 12 ̊.

pipa stainless steel. Mereka tersedia dalam ukuran 1⁄2 ′′ hingga 72 ′′ dan lebih terjangkau daripada fittings tanpa jahitan.

T: Apa arti Radius Pendek (SR) atau Radius Panjang (LR)?

A: Anda akan sering mendengar siku SR45 atau siku LR45. 45 atau 90 mengacu pada sudut tikungan untuk fitting buttweld

untuk mengubah arah aliran.Sebuah siku radius panjang (LR 90 Elbow atau LR 45 Elbow) akan memiliki tikungan pipa yang

Jadi, 6 inci LR 90 memiliki radius lentur yang 1,5 x ukuran pipa nominal.

Sebuah siku jari-jari pendek (SR45 atau SR90) memiliki tikungan pipa yang sama dengan ukuran perlengkapan, sehingga 6 ′′ SR 45

memiliki jari-jari lentur yang 6 ′′ ukuran pipa nominal.

T: Apa itu perlengkapan pipa siku 3R atau 3D?

A: Pertama, istilah 3R atau 3D digunakan secara sinonim.

3 kali ukuran pipa nominal. siku 3R sama dengan siku 3D

1. Dukungan teknis

2Kontrol kualitas bahan baku.

3- Pemeriksaan selama waktu produksi.

4Tes akhir termasuk permukaan, dimensi, PT Test, RT test, tes ultrasonik

5. Laporan uji setiap pengiriman

4. Fleksibel Kondisi Pengiriman. EXW FOB CIF CFR DDP DDU

5. Cara pembayaran yang fleksibel: LC. TT. DP

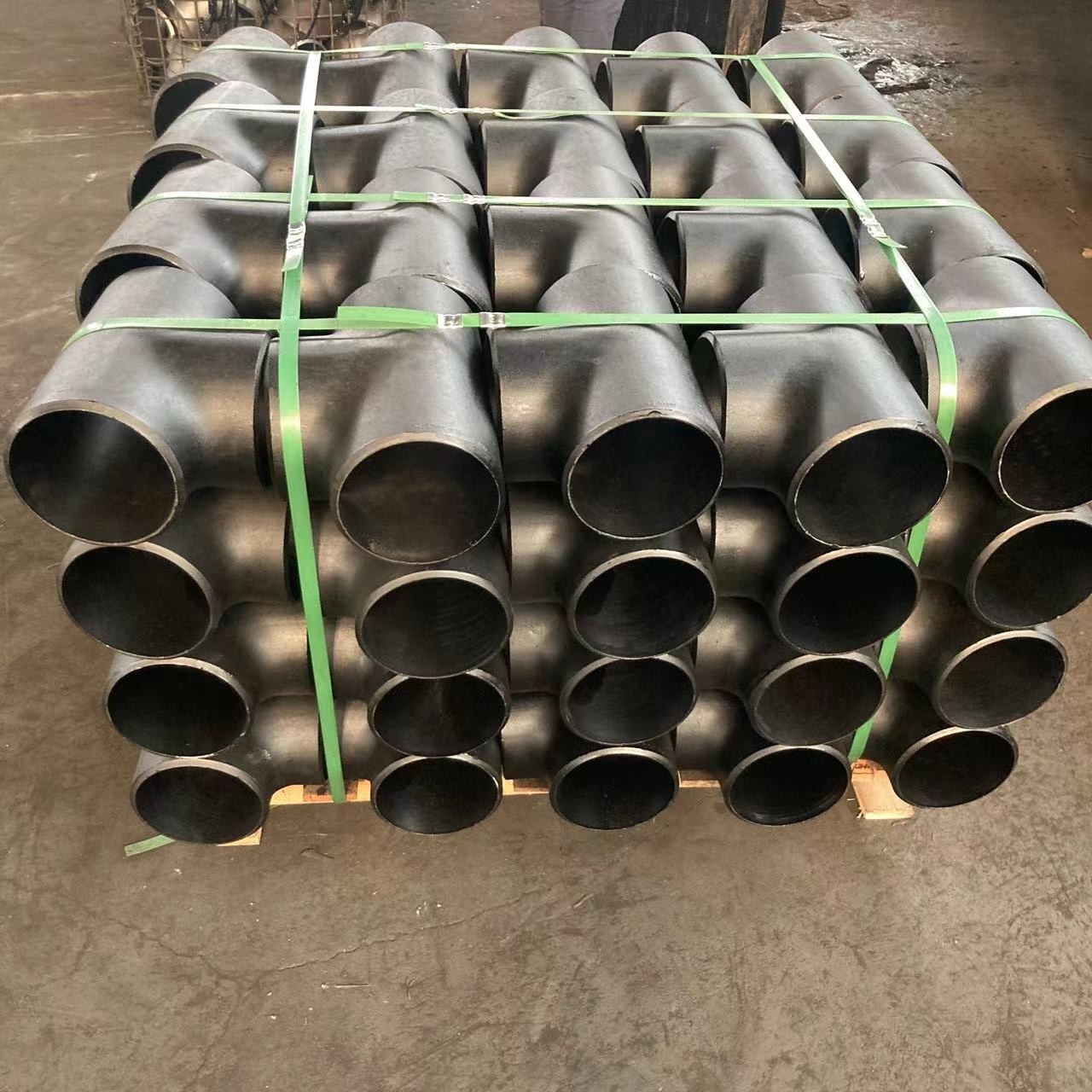

6Paket yang disesuaikan termasuk logo.

7. 18 bulan Jaminan kualitas waktu.

9. Penggantian gratis dengan udara jika ada kesalahan yang ditemukan

10. 24 jam untuk umpan balik pertanyaan Anda
