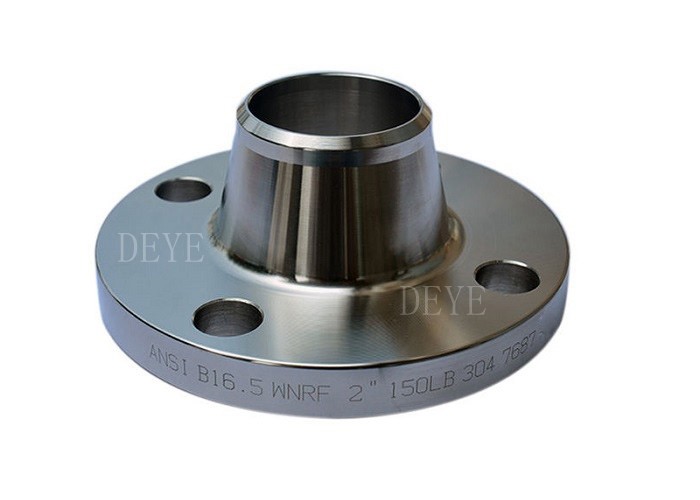

SS316 Flange Pipa Baja Ringan Untuk CL150LBS SCH40
| Tempat asal | Cina |
|---|---|
| Nama merek | DEYE |
| Sertifikasi | ISO9001:2015 PED |
| Nomor model | ZJD-F-WN01 |
| Document | Product Brochure PDF |
| Kuantitas min Order | 10PCS |
| Harga | USD2-USD100 each |
| Kemasan rincian | Kasus kayu lapis Fumigasi |
| Waktu pengiriman | 25-30 hari untuk produksi pesanan |
| Syarat-syarat pembayaran | T/T, L/C, D/P |
| Menyediakan kemampuan | 200ton setiap bulan |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Standar | ASME B16.5, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST. | bahan | SS316, SS316L, SS304/304L, DUPLEX SS UNS31803, UNS32750, 904L, INCONEL625, |
|---|---|---|---|
| Ukuran | 1/2′′ (DN15) ~ 48′′ (DN1200) | Jenis | solder neck, slip on, blind, socket weld, threaded, lap joint, spectacle, paddle, long weld neck, sp |
| Peringkat Tekanan | Kelas 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, | ||
| Menyoroti | SS316 Flange pipa stainless steel,48in Stainless Steel Pipe Flange,SCH40 flange lantai stainless steel |
||
Deskripsi Produk
SS316 Flange pipa stainless steel untuk CL150LBS SCH40
Flang SS ditempa digunakan untuk menghubungkan pipa dengan perangkat mekanis lainnya.
Pipe flanges tersedia dalam beberapa jenis, yang standar adalah leher las, buta, las soket, sendi lap, berujung, dll.(Seakan-akan) seperti (pembalut-pembalut yang berputar), flanges pengurangan, flanges Spectacle, dan flanges lubang.
Secara umum, leher las, slip-on, dan flang las soket digunakan untuk aplikasi tekanan tinggi yang membutuhkan sendi flanged yang tahan lama.Flange berujung dapat digunakan dengan sistem pipa tekanan rendah, dan jika getaran tidak ada.
Flang joint lap digunakan dalam hubungannya dengan ujung stub baik untuk memfasilitasi penyelarasan baut dari dua flang mating atau untuk mengurangi biaya bahan mulia dalam sendi flanged kelas tinggi.
Informasi Produk/Deskripsi Produk/Informasi Dasar/Spesifikasi
| Nama produk | Baja tahan karat304/304L, 316/316L, Duplex SS Pipe Flange | |
| Jenis |
● Flang blind baja tahan karat ● Tirai Kacamata dari baja tahan karat ● Tirai Hub Tinggi dari baja tahan karat ● Flang lubang dari stainless steel ● Flanges Slip-on dari baja tahan karat ● Flanges Las Soket Baja Tidak Berlemak ● Flang leher las baja tahan karat ● Flang Flat dari baja tahan karat ● Flang baja tahan karat ● Flang baja tahan karat dengan benang ● Lap Joint Flanges dari stainless steel ● Baja tahan karat ● Flang leher las seri A atau B dari baja tahan karat ● Flang persegi dari baja tahan karat ● Groove & Tongue Flanges dari stainless steel ● Flang Spade dari stainless steel ● Flang baja tahan karat ● Flang wajah yang ditinggikan dari baja tahan karat ● Flang RTJ dari stainless steel ● Ringan Spacer Pipe Flange dari stainless steel |
|
| Finish wajah | Flat Face (FF), Raised Face (RF), Ring Type Joint (RTJ), LM, TF,GF | |
| Bahan | ANSI | Baja tahan karat SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 |
| Baja paduan: WHPY45/52/65/80/A 182 Kelas F 5, A 182 Kelas F 9, A 182 Kelas F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (Flang Kacamata Buta, Spacer Ring/Spade Flange), | ||
| Baja untuk layanan suhu rendah: A 350 Grade LF 1, A350LF2, A350LF4, A350LF6, A350LF8. | ||
| Biasanya digunakan: CS A105/SA 105N | ||
| DIN | SS 304/304L, 316/316L, stainless steel1.4301, 1.4404, SAF2205, SAF2507, CS RST37.2;S235JR | |
| GOST | SS 304/304L,316/316L CS CT20;16MN; | |
| Keterangan: | SS 304/304L, 316/316L CS RST37.2;S235JR;C22.8 | |
| JIS | SS 304/304L, 316/316L CS SS400,SF440, | |
| BS | SS 304/304L, 316/316L CSRST37.2;S235JR;C22.8"Q235 | |
| UNI | C SS 304/304L, 316/316L SRST37.2;S235JR;C22.8"Q235 | |
| SABS | 304/304L, 316/316L CSRST37.2;S235JR;Q235 | |
| Tekanan | ANSI | Kelas 150, 300, 600, 900, 1500 2500lbs, dengan ketebalan las Sch10s, SCH40s, SCH80s, SCH160s. |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| Keterangan: | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K,2K,5K,10K,16K,20K,30K,40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| SABS | 600KPA,1000,1600,2500,4000 | |
| Ukuran | ANSI | 1/2 ′′ 60 ′′ |
| DIN | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| Keterangan: | DN15-DN2000 | |
| JIS | 15A-1500A | |
| BS | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| SABS | DN10-DN600 | |
| Permukaan | Minyak Black Paint, varnish, cat kuning emas, minyak anti karat, galvanisasi, Cold dan Hot Dip Galvanized dll, Zinc plating. krom plating. perawatan hitam, anodisasi, lapisan bubuk. hukumanPemasangan kuningan. dll. | |
Flanges Spesifikasi dan jenis yang berbeda
ASME/ANSI B16. 5:
Pengelasan leher FL ANGE, SLIPON FL ANGE.
Socket Weld FL ANGE, LAPJOINT FLANGE, THRED FL ANGE, RING TYPE JOINT FLANGE.
Kelas Tekanan: 150.300,400.600.900,1500,2500
ASME/ANSI B16.47:
Pengelasan leher flange, flange buta.
Kelas Tekanan: 75,150.300, 400.600,900
ASME/ANSI B16.36:
Oriffice flange pengelasan leher flange, slipon flange, flange benang.
Tekanan Cass: 300, 400,600,900, 1500,2500
AWWAC207
Flang cincin baja standar AWWA, Kelas B* (86 psi)
Flang cincin baja standar AWWA, Kelas D* (175-150psi)
AWWA standar baja-hub flanges, Kelas D* (175-150 psi)
AWWA standar baja-hub flanges, Kelas E* (275psi)
AWWA standar flanges cincin baja, Kelas E* (275psi), Blind flanges 275PSI
AWWA standar baja ring flanges, Kelas F* (300psi), Blind flanges 300PSI
MSS-SP-44
Pengelasan flange leher, flange buta ke ANSI B16.47 SERIES A
Kelas Tekanan: 75,150.300, 400.600,900
JIS B2220/B2291:
Flange leher welding, flange hub slip, flange slip plated, tutup flange,
SQUARE FLANGE.
Kelas Tekanan:5K.10K 16K 20K 30K
BS4504SEC3.1
Flanges leher pengelasan (111/134).
Flanges ujung pipa lapis (133) Flanges pelat (101).
Flanges lempeng (102) Flanges lempeng dengan flanges leher las (104).
(105).
Kelas Tekanan: PN2.5 sampai PN 40
BS1560:
Pengelasan leher flanges.
BOSS FLANGE, FLANGE yang tersusun.
Kelas Tekanan: 150,300,400,600,900, 1500,2500
BS 10:
PELAS KELUAR FL ANGGE PL ATE Slip-on Flange, tersusun, flange bos,
SLIPON BOSS FLANGE, BLIND FLANGE. Aku tidak tahu.
Tabel: D.E, F, H
DIN FLANGE:
DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656,DIN2632 DIN263.DIN2634.
DIN2635.DIN2636.DIN2637.DIN2638.DIN2673
Tekanan dari PN 6 sampai PN 320
AFNOR NFE 29-203:
PLATE FLANGE (01), LOOSE PLATE FLANGE (02,03.04) BLAIN FLANGE (05)
Pengelasan leher flange (111), Hubbed slip pada flange (12) flange screwed (13).
Flanges pengelasan soket berkerucut ((14),Flanges berkerucut longgar ((15),
FLAGEN INTEGRAL (211)
Kelas tekanan: ISO-PN 2.5TO PN420
EN 092-1.
PLATE FLANGE SO (Type 01) LOOSE Flange pelat longgar (Type02, 04) Flange buta (Type 05),
Pengelasan Flange leher (tipe 11), Hubbed Slip on Flange (tipe 12), Screw Flange (tipe 13),
Flange integral (tipe 21)
Kelas tekanan: PN2,5 sampai PN100
ASME/ANSI B16.9/MSS SP-43: STUB END. Tipe: A,B,C
UNI2253-67, UNI6091-67, UNI2276-67, UNI2280-67, UNI6089-67
GOST 12820-80,GOST 12821-80,Gost Blind
PN6,PN10,PN16,PN25, PN40, PN63, PN100, PN150, PN250
SABS1123
Teknologi/ Cara menggunakan dan memasang berbagai jenis flange
Pengelasan flang leher
Mereka dihubungkan ke pipa dengan menggunakan sambungan las Butt.
digunakan ketika pengujian sinar-X diperlukan atau jika torsi di atas persatuan adalah maksimum.
Lehernya yang panjang dan melengkung mengoptimalkan distribusi tekanan
Flang Slip-on
Flanges jenis ini dipasang dengan dua manik las, geser pipa ke dalam.
Dengan demikian biaya instalasi lebih rendah, sehingga kurang presisi yang diperlukan untuk pemotongan pipa.
Flanges dengan benang
Mereka biasanya dipasang dengan pipa sebelumnya berujung, di tempat-tempat di mana
Kami tidak merekomendasikan untuk menginstal jika ada
variasi tekanan dalam sistem
Flang sendi telapak tangan
Mereka geser pada gasket tumpang tindih.
Biaya pemisahan
berkurang karena mudahnya memutar flange dan menyelaraskan bor.
.
Flang pengelasan soket
Flang jenis ini dirancang khusus untuk diameter kecil yang lebih rendah dan tinggi
pipa dimasukkan ke dalam flange sampai kursi dan kemudian filet
diselapkan ke kubus.
Flang buta
Blind flanges digunakan untuk ujung pipa, dan mereka baut ke salah satu di atas
jenis flange.
Bahan stainless steel yang biasanya digunakan
Kelas Bahan: Komposisi Kimia
| Desain ASTM | Analisis dalam % max. | |||||||
| C | Mn | Ya. | P | S | Cr | Tidak | Mo | |
| F304 L F316 F316L F321 |
0.030 0.08 0.030 0.08 |
2.00 2.00 2.00 2.00 |
1.00 1.00 1.00 1.00 |
0.045 0.045 0.045 0.045 |
0.030 0.030 0.030 0.030 |
18.00 - 20.00 16.00 - 18.00 16.00 - 18.00 17.00 - 19.00 |
8.00 - 13.00 10.00 - 14.00 10.00 - 15.00 9.00 - 12.00 |
2.00 - 3.00 2.00 - 3.00 |
| Desain ASTM | Kekuatan tarik | Batas kelancaranPerpanjangan dalam50 mm. | Stres | Brinell | Charpy - V | |||||
| Kekerasan (HB) |
Energi J | Suhu pengujian. oC | ||||||||
| Ksi min. | MPa | Ksi min. | MPa | % menit. | % menit. | Min. 1 Tabung uji |
Rata-rata 3 tabung uji |
|||
| A182 - 07 | ||||||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
Fasilitas pengolahan air limbah
Komposisi Kimia %
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | Cr | Tidak | Mo | Cu | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 3.0-3.50 | / | 0.14-0.2 |
Kinerja fisik
| Titik Uji | Uji suhu. | Kinerja | Data Standar |
| Kekuatan tarik | Suhu kamar. | Kekuatan output s≥ | 450 Mpa |
| Kekuatan tarik h ≥ | 620 Mpa | ||
| Elongasi % > | 25 | ||
| Pengurangan Area=> | / | ||
| Nilai Dampak KV (J) | Suhu kamar. | Bagian samping | / |
| Kekerasan Brinell | Suhu kamar. | ≤ | 290 |
| Kekerasan Rockwell | Suhu kamar. | ≥ | / |
Pemanfaatan bahan kimia kimia
Komposisi Kimia %
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Tidak | Mo | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0.5 | 0.24-0.32 |
Kinerja fisik
| Titik Uji | Uji suhu. | Kinerja | Data Standar | |
| Kekuatan tarik | Suhu kamar. | Kekuatan Hasil | Ø≤55 Rm≥ | 550 Mpa |
| Ø > 55 Rm≥ | 515 Mpa | |||
| Kekuatan tarik | Ø≤55 R0,002 ≥ | 800 Mpa | ||
| Ø > 55 R0,002≥ | 760 Mpa | |||
| Elongasi A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| Kekerasan Brinell HB | Suhu kamar. | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
Proses Produksi Flange/ Prosedur Produksi
Aplikasi/Penggunaan
Flange adalah metode menghubungkan pipa, katup, pompa, dan peralatan lainnya untuk membentuk sistem pipa untuk mengangkut air, uap, udara, gas, dan minyak.pemeriksaan, atau modifikasi.
Flange Foto untuk pengiriman
Flang slip, CL150LBS, Flang threaded, Flang RJ 1500LBS, Flang leher las CL2500LBS, dll.
